تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: HNEENERGY
إصدار الشهادات: ASME, ANSI, DIN, JIS,ISO etc.
رقم الموديل: 180 درجة الكوع من الفولاذ الكربوني
شروط الدفع والشحن
الحد الأدنى لكمية: 10
تفاصيل التغليف: حالة خشبية أو البليت أو حسب متطلبات العملاء
وقت التسليم: 7-30 يومًا
شروط الدفع: L/C، T/T، ويسترن يونيون، موني جرام
القدرة على العرض: 3000 طن شهريا
المواد: |
فولاذ الكربون |
زاوية: |
180 درجة |
سمك الحائط: |
SCH5-STD-SCH XXS الخ |
القطر الخارجي: |
1/2'-24' ((حامية المؤخرة ، بدون خيط)) 16'~ 72' ((حامية)) |
الأسلوب: |
LR/SR الكوع |
المواد: |
فولاذ الكربون |
زاوية: |
180 درجة |
سمك الحائط: |
SCH5-STD-SCH XXS الخ |
القطر الخارجي: |
1/2'-24' ((حامية المؤخرة ، بدون خيط)) 16'~ 72' ((حامية)) |
الأسلوب: |
LR/SR الكوع |

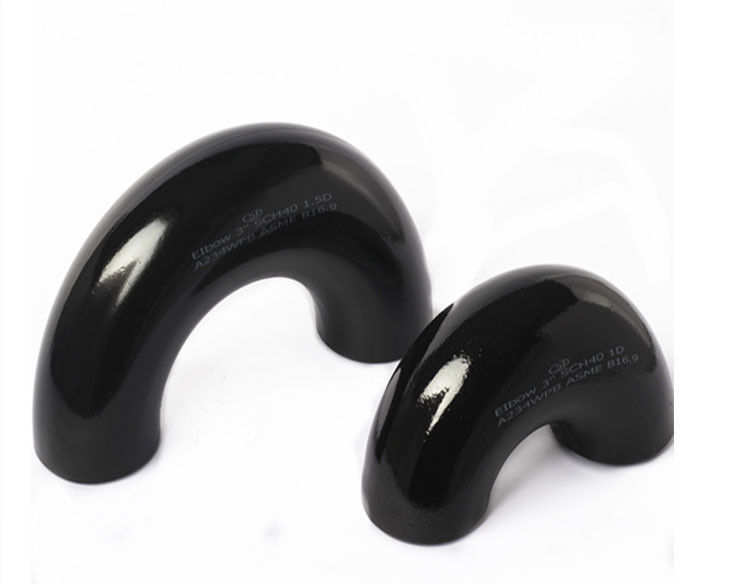

بناءً على نصف قطر انحناء مرفقات الفولاذ الكربوني ، يمكن تقسيمها إلى مرفقات نصف قطرها طويل ومرفقات نصف قطرها قصير. يعني مرفق نصف قطره طويل أن نصف قطر انحناءها يساوي 1.5 أضعاف القطر الخارجي للأنابيب، أي، R = 1.5D. مقعد نصف قطره قصير يعني ان نصف قطره المنحني يساوي القطر الخارجي للأنبوب، أي، R = 1.0D (D يمثل قطر المرفق،و R يمثل نصف قطر الانحناءويمكن أيضاً التعبير عن D بمضاعفات.)
عندما يتم تصنيفها حسب درجة الضغط ، هناك حوالي سبعة عشر نوعًا ، وهي نفس معايير الأنابيب الأمريكية. وتشمل هذه: Sch5s ، Sch10s ، Sch10 ، Sch20 ، Sch30 ، Sch40s ، STD ، Sch40 ،Sch60، Sch80s ، XS ، Sch80 ، Sch100 ، Sch120 ، Sch140 ، Sch160 ، و XXS ، مع STD و XS هي الأكثر استخدامًا.
وفقًا لزاوية المرفق ، هناك مرفق 45 درجة ، ومرفق 90 درجة ، ومرفق 180 درجة.
|
مقدمة المنتج
|
المواد | 20#,20G,ASTM A105,ASTM A234 WPB,ASTM A860 WPHY42,ASTM A860 WPHY46,ASTM A860 WPHY52,ASTM A860 WPHY56,ASTM A860 WPHY60,ASTM A860 WPHY65,ASTM A860 WPHY70,ASTM A420 WPL3,ASTM A420 WPL6 وما إلى ذلك |
| معايير التصنيع |
أسميه/آنسي B16.9 MSS-SP-43 JIS B2311/2220 DIN2615/2616/2617 ISO 3419، ISO 5251 |
|
| سمك الجدار | SCH5-STD-SCH XXS الخ | |
| قطر خارجية |
1/2'-48' ((حامية المؤخرة، بلا خيط) 16'~ 110' ((الحامية) |
ASME (بي 16)9
| الحجم الاسمي | القطر الخارجي عند بيفل | من المركز إلى المركز | مرة أخرى وجهاً لوجه | |||
| 180 درجة عودة | ||||||
| DN | الـ NPS | زائدة | أوه | ك | ||
| (إل آر) | SR | (إل آر) | SR | |||
| 15 20 25 |
نصف 3/4 1 |
21.3 26.7 33.4 |
76 76 76 |
51 |
48 51 56 |
41 |
| 32 40 50 |
1 1/4 واحد ونصف 2 |
42.2 48.3 60.3 |
95 114 152 |
64 76 102 |
70 83 106 |
52 62 81 |
| 65 80 90 100 |
2 1/2 3 ثلاثة ونصف 4 |
73.0 88.9 101.6 114.3 |
190 229 267 305 |
127 152 178 203 |
132 159 184 210 |
100 121 140 159 |
| 125 150 200 |
5 6 8 |
141.3 168.3 219.1 |
381 457 610 |
254 305 406 |
262 313 414 |
197 237 313 |
| 250 300 350 |
10 12 14 |
273.0 323.8 355.6 |
762 914 1067 |
508 609 711 |
518 619 711 |
391 467 533 |
| 400 450 500 |
16 18 20 |
406.4 457.0 508.0 |
1219 1372 1524 |
813 914 1016 |
813 914 1016 |
610 686 762 |
|
550 |
22 |
559.0 |
1676 1829 |
1118 1219 |
1118 1219 |
838 914 |
