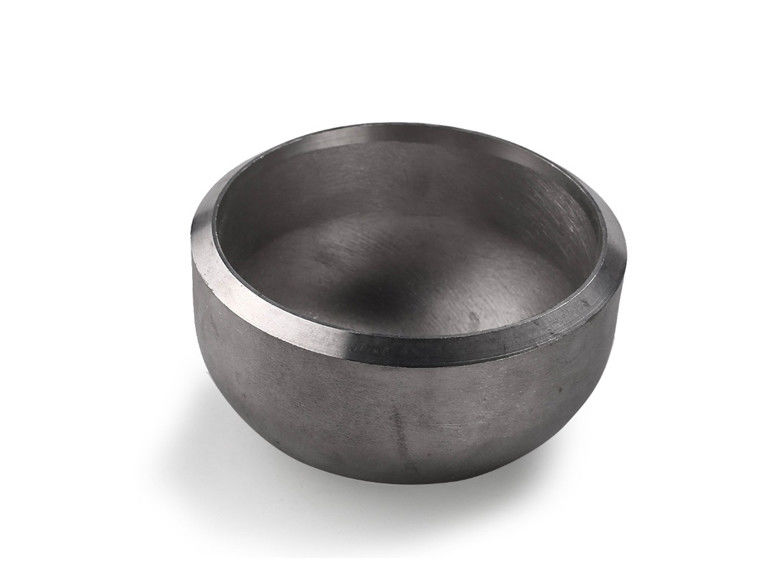

مقدمة المنتج	المواد	أيه إس تي إم إيه 403 دبليو 304، أيه 403 دبليو 304 ل؛ أيه 403 دبليو 316، أيه 403 دبليو 316 ل، أيه 403 دبليو 321 ؛ أيه 182 ف304، 304 ل،316،316L،904L
	معايير التصنيع	أسميه/آنسي B16.9، MSS-SP-43 JIS B2311/2220 DIN2615/2616/2617 ISO 3419، ISO 5251
	سمك الجدار	SCH5-STD-SCH XXS الخ
	قطر خارجية	1/2'-48' ((حامية المؤخرة، بلا خيط) 16'~ 72' ((الحامية)

الحجم الاسمي		القطر الخارجي عند بيفل	الطول		الحد من سمك الجدار بالنسبة للطول E
DN	الـ NPS	زائدة	E	E1	الحد من سمك الجدار بالنسبة للطول E
15 20 25	نصف 3/4 1	21.3 26.7 33.4	25 25 38	25 25 38	4.57 3.81 4.57
32 40 50	11/4 11/2 2	42.2 48.3 60.3	38 38 38	38 38 44	4.83 5.08 5.59
65 80 90 100	21/2 3 31/2 4	73.0 88.9 101.6 114.3	38 51 64 64	51 64 76 76	7.11 7.62 8.13 8.64
125 150 200	5 6 8	141.3 168.3 219.1	76 89 102	89 102 127	9.65 10.92 12.70
250 300 350	10 12 14	273.0 323.8 355.6	127 152 165	152 178 191	12.70 12.70 12.70
400 450 500	16 18 20	406.4 457.0 508.0	178 203 229	203 229 254	12.70 12.70 12.70
550 600 650	22 24 26	559.0 610.0 660.0	254 267 267	254 305	12.70 12.70
700 750 800	28 30 32	711.0 762.0 813.0	267 267 267
850 900 950	34 36 38	864.0 914.0 965.0	267 267 305
1000 1050 1100	40 42 44	1016.0 1067.0 1118.0	305 305 343
1150 1200	46 48	1168.0 1219.0	343 343
ملاحظات: 1) تشكيل الغطاء هو إهليلسي عادي. 2) الطول E ينطبق على السُمك الذي لا يتجاوز السُمك الحدودي للجدار،الطول E ينطبق على السُمك الذي يتجاوز السُمك الحدودي للجدار.بالنسبة للغطاءات مع DN≥650 ((NPS26) ،سيتم تصنيعها وفقًا للأحجام المتفق عليها بين المشتري والصانع أو يتم توفيرها وفقًا لحجم المصنع.
