تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: HNEENERGY
إصدار الشهادات: ASME, ANSI, DIN, JIS,ISO etc.
رقم الموديل: المفاصل الموسعة المطاطية المخصصة
شروط الدفع والشحن
الحد الأدنى لكمية: 1
تفاصيل التغليف: حالة خشبية أو البليت أو حسب متطلبات العملاء
وقت التسليم: 7-30 يومًا
شروط الدفع: خطاب الاعتماد، T/T، ويسترن يونيون، موني جرام، خطاب الاعتماد، T/T، ويسترن يونيون، موني جرام
القدرة على العرض: 30000 قطعة شهريا
الحرارة: |
-200°C إلى 70°C |
درجة الحرارة الفورية: |
يمكن أن تصل إلى 115 درجة مئوية |
درجة حرارة التشغيل: |
70 درجة مئوية إلى 115 درجة مئوية |
قطرها: |
فوق 200 |
ضغط العمل: |
أكثر من 1.5MPa |
الحرارة: |
-200°C إلى 70°C |
درجة الحرارة الفورية: |
يمكن أن تصل إلى 115 درجة مئوية |
درجة حرارة التشغيل: |
70 درجة مئوية إلى 115 درجة مئوية |
قطرها: |
فوق 200 |
ضغط العمل: |
أكثر من 1.5MPa |
الصين مصنع مخصصة المطاط الطبيعي توسيع المفاصل EPDM
1. مفاصل التوسع ((المكافئات)
المفاصل التوسعية عادة ما يشار إليها باسم المكافئات. وهي تتكون من نفخة واحدة أو أكثر (عنصر مرن) كجسم العمل الرئيسي ، بالإضافة إلى الاتصالات في كلا الطرفين ، والدعم ، والفلينجز ،القنوات، وغيرها من الملحقات.مفاصل التوسع هي هياكل مرنة مثبتة على قذائف السفن أو خطوط الأنابيب لتعويض الإجهاد الإضافي الناجم عن فروق درجة الحرارة والاهتزازات الميكانيكيةمن خلال الاستفادة من التوسع الفعال والانكماش من النفخات، فإنها تعوض التغيرات الأبعاد في خطوط الأنابيب والأنابيب والأوعية وهلم جرا.التي تسببها التوسع الحراري والانكماش، أو تعويض التحولات المحورية والجانبية والزاوية للأنابيب والأنابيب والأوعية ، إلخ. يمكن استخدامها أيضًا لتقليل الضوضاء والاهتزاز وأنظمة إمدادات التدفئة.من أجل منع التشوه أو التلف في أنابيب التدفئة الناجمة عن التوسع الحراري أو الإجهاد الحراري عند تسخين أنابيب التدفئة، يجب تركيب مكافآت على خطوط الأنابيب لتعويض التوسع الحراري للأنابيب،مما يقلل من الإجهاد على جدران خط الأنابيب والقوى الممارسة على الصمامات أو الهياكل الداعمة.
وبما أن مفاصل التوسع هي مكونات تعويض مرنة قادرة على التوسع والانكماش بحرية ، فلها مزايا التشغيل الموثوق به ، والأداء الجيد ، والبنية المدمجة ، وغيرها.ولذلك فإنها تستخدم على نطاق واسع في أقسام مثل الهندسة الكيميائيةهناك أشكال مختلفة من مفاصل التوسع المستخدمة على السفن، حيث أن مفصل التوسع على شكل U هو الأكثر استخدامًا من حيث شكل النفخات.تليها مفاصل على شكل Ω وشكل Cأما بالنسبة لمفاصل التوسع المستخدمة في خطوط الأنابيب، فهي تصنف وفقًا للتعويض الهيكلي في مفصل التوسع العالمي، مفصل التوسع المتوازن للضغط، مفصل التوسع المرن،ومفصل توسع الجهاز.
| البند الرئيسي | التصنيف | الوصف |
| مفصل التوسع المعدني | المفصل التوسعي | ثني الأنابيب إلى شكل U أو شكل آخر ، والمعروف أيضًا باسم ثنيات التوتر ، هي نوع من مفاصل التوسع التي تستخدم قدرة التشوه المرن للشكل للتعويض.مزاياه قوة جيدة، طول عمر الخدمة، والإنتاج في الموقع. العيوب هي استهلاك المساحة، ارتفاع استهلاك الصلب، وارتفاع مقاومة الاحتكاك.هذا النوع من المفاصل التوسع يستخدم على نطاق واسع في أنابيب البخار المختلفة والأنابيب الطويلة. |
|
المفصل التوسعي
|
مفصل توسع النفخات هو مفصل توسع مصنوع من النفخات المعدنية. يمكنه التوسع والانكماش على طول الاتجاه المحوري للأنابيب ، ويسمح أيضًا بكمية صغيرة من الانحناء.لمنع تجاوز مبلغ التعويض المسموح به، يتم تثبيت قضبان أو حلقات واقية في كلا طرفي النفخات ، ويتم تثبيت دعامات التوجيه في كلا طرفي خطوط الأنابيب المتصلة. هناك أيضًا مفاصل توسع زاوية وعرضية ،يمكن استخدامها للتعويض عن تشوهات الدوران والتشوهات الجانبية للأنابيبمزايا هذه المفاصل التوسعية هي توفير المساحة، توفير المواد، سهولة التوحيد القياسي، والإنتاج الضخم، ولكن العيب هو العمر القصير نسبيا.يتم استخدام مفاصل التوسع في الأنابيب القصيرة مع درجة حرارة ضغط منخفضةمع تحسين تكنولوجيا إنتاج النفخات ، يتم توسيع نطاق تطبيق هذا النوع من المفاصل التوسعية.يمكن استخدام مفاصل التوسع في أنظمة الأنابيب بضغط أقصى 6.0 مبا | |
| مفصل التوسع النوع الزلق | يتكون مفصل التوسع النوع المنزلق من غطاء داخلي وخارجي قادر على الحركة المحورية النسبية. يتم إغلاق المساحة بين الغطاء الداخلي والخارجي باستخدام صندوق تعبئة. أثناء الاستخدام ، يتم إغلاق الغطاء من خلال غطاء محمول.الحفاظ على نهاية الأنابيب على نفس المحوريتكون المنتج أساسا من الأغلفة (أنابيب النواة) ، والقذائف، والمواد الختامية، وما إلى ذلك. ويستخدم لتعويض التوسع المحوري وتدوير المحوري من زاوية تعسفية من خطوط الأنابيب.لديها خصائص حجم صغير ومبلغ تعويض كبير، مناسبة للمياه الساخنة والبخار والوسائط الدهنية. من خلال زحف الغطاء ضد الغطاء الخارجي ، يمكن أن يعوض التوسع الحراري.يتم توصيل الغطاء الداخلي لمفصل التوسع النوع المنزلق إلى خط الأنابيب وتعتمد مبدأ وهيكل الختم الديناميكي ذات الأداء العالييمكن أن تنزلق بحرية داخل الغلاف مع التوسع والانكماش من خط الأنابيب، ويمكن أن تلبي متطلبات الختم من أي خط أنابيب.يستخدم نوع من الختم مع مادة اصطناعية جديدة بين القشرة والغلاف الداخلي، التي يمكن أن تتحمل درجات الحرارة العالية ، وتمتلك مقاومة للتآكل ، ومقاومة الشيخوخة ، مع نطاق درجة الحرارة المطبق من -40 إلى 150 درجة مئوية ،وحتى 350 درجة مئوية في ظروف خاصةلا يمكنه فقط ضمان الانزلاق المحوري ولكن أيضا منع تسرب الوسيط داخل الأنابيب. | |
| مفصل التوسع غير المعدني | المفاصل الموسعة المطاطية | تتكون من مواد مطاطية وصبغات مطاطية مركبة ، والشرائح الفولاذية ، والأغلفة ، ومواد العزل ، وتستخدم أساسًا للاتصالات المرنة بين مختلف المراوح والأنابيب.وظائفها تشمل امتصاص الصدمات، تخفيف الضوضاء، الختم، المقاومة المتوسطة، السهولة في التنقل والتركيب.إزالة الدخان والغبار في مجال حماية البيئة. |
| مفصل التوسع في النسيج | يتم تصنيع مفصل توسيع النسيج بشكل رئيسي من نسيج الألياف والطماطم والمواد الأخرى المقاومة لدرجات الحرارة العالية. يمكن أن يعوض عن الاهتزاز وتشوه المروحة والقنوات.يمكن أن تعوض مفاصل توسيع النسيج عن المحوري، المنتجات الجانبية والزاوية، مع ميزات مثل عدم وجود دفع، وتصميم دعم مبسط، ومقاومة للتآكل، ومقاومة درجات الحرارة العالية، والحد من الضوضاء، والحد من الاهتزاز، وغيرها.انها مناسبة بشكل خاص للأنابيب الساخنة الانفجار والدخان والغبار أنابيب من محطة توليد الكهرباءنسيج ألياف المكافئ غير المعدني والقطن العازل نفسه له وظائف امتصاص الصوت وعزل الاهتزازات.وبالتالي فإنها يمكن أن تقلل بشكل فعال من الضوضاء والاهتزاز من الغلاية، المروحة، وغيرها من الأنظمة. البنية البسيطة، والوزن الخفيف، وسهولة الصيانة. |
الفولاذ المقاوم للصدأ السوبر الأوستنيتي: 254SMO,904L,AL6XN
الفولاذ المقاوم للصدأ2205 الفولاذ مزدوج المراحل(S31803)
الفولاذ المقاوم للصدأ على أساس النيكل: INCOLOY800/800H/800HT/840/825، INCONEL600/601/690/625/X-750
سبيكة Hastelloy C-276/C-22/X،MONEL400/K500
النيكل النقي:N4,N6 ((Ni200,Ni201)
صفيحة التيتانيوم للطابع:GR1,GR2,TA1,TA2
الفولاذ المقاوم للصدأ الأوستنيتي:SUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti
- نعم

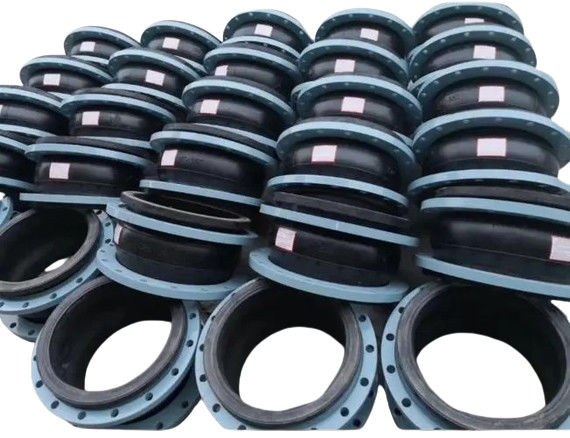

2مفاصل توسع المطاط
تتكون مفاصل التوسع المطاطية بشكل عام من عناصر تعويض موجية ناعمة مع شرائح مطاطية في كلا الطرفين وشرائح معدنية. عادة ما تتبنى شرائح المعدن بنية أنبوب فضفاض.سطح عنصر تعويض شكل الموجة من المطاط، وتتكون الطبقة الداخلية من عدة طبقات من الألياف المعززة أو الشرائط الفولاذية (الألياف) المتداخلة المعززة.الألياف المعززة أو الصلب شريط (أسلاك) المتداخلة المعززة تمتد إلى الاطراف المطاطية في كلا الطرفين، وهناك هيكل هيكلي من الأسلاك الصلبة الصلبة داخل الفلنجات. المفاصل المطاطية التوسعة لديها قدرات كبيرة تعويض الانتقال ويمكن تعويض المحوري، الجانبي،والتحركات الزاويةكما أنها لديها القدرة على تقليل الضوضاء، وتقليل الاهتزاز، وتوفير مقاومة تآكل معينة. مع ميزات مثل مقاومة الضغط العالي، والمرونة الجيدة، والنزوح الكبير،امتصاص الاهتزاز الفعال والحد من الضوضاء، وسهولة التثبيت ، يمكن استخدامها على نطاق واسع في أنظمة الأنابيب لتزويد المياه والصرف الصحي ، HVAC ، الحماية من الحرائق ، الضاغطات ، صناعة الورق ، الأدوية ، السفن ، المضخات ، المروحة ، الخ.
تعليمات الاختيار
المفاصل المطاطية مناسبة بشكل عام لدرجة الحرارة من -200 درجة مئوية إلى 70 درجة مئوية. يمكن أن تصل درجة الحرارة الفورية إلى 115 درجة مئوية، ودرجة الحرارة التشغيلية هي من 70 درجة مئوية إلى 115 درجة مئوية.للصلات المطاطية المرتبطة بالفلانج ذات ضغط عمل ودرجة حرارة عالية (قطر أكثر من 200، درجة حرارة أعلى من 70 درجة مئوية، ضغط العمل أعلى من 1.5MPa) ، يمكن اختيار مفاصل المطاط الرفيع مع أجهزة محدودة.
عند تثبيت المفاصل المطاطية المتصلة بالفلانج ، يجب أن تكون المسامير التي تربط الفلانج ملفوفة من داخل الفلانج إلى كلا الطرفين من الفلانج ،تتقاطع مع أجهزة الغسيل أو أجهزة الغسيل الرباعييجب تشديد المسامير بشكل قطري خطوة بخطوة.
بالنسبة للمفاصل المطاطية المرتبطة بالدفة المتحركة ، لا ينبغي استبدال الدفة المتحركة في كلا الطرفين أثناء التثبيت لتجنب تسرب المنتج أو تلفه.
المفاصل الموسعة المطاطية لديها أداء عال للغاية ، والموثوقية ، وعمر الخدمة ، وبالتالي تحسين سلامة المصنع والنزاهة الميكانيكية للمعدات.عن طريق إدخال منتجات مصممة خصيصا في أنظمة أنابيب صلبة، يمكن لمفاصل توسع المطاط: تقليل الانزلاق / تحسين الاستقرار الحراري / تحرير التغيرات الحرارية ، ضغط الحمل ، تقلبات ضغط المضخة ،إجهاد النظام الناجم عن ارتداء الرواسب / تقليل الضوضاء الميكانيكية / تعويض الطرد المركزي / القضاء على التحليل الكهربائي بين المعادن المختلفة.
