تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: HNEENERGY
إصدار الشهادات: ASME, ANSI, DIN, JIS,ISO etc.
رقم الموديل: 90 درجة الكوع
شروط الدفع والشحن
الحد الأدنى لكمية: 1
تفاصيل التغليف: حالة خشبية أو البليت أو حسب متطلبات العملاء
وقت التسليم: 7-30 يومًا
شروط الدفع: L/C، T/T، ويسترن يونيون، موني جرام
القدرة على العرض: 3000 طن شهريا
الوظيفة: |
تغيير اتجاه خط الأنابيب |
المواد: |
الكربون الصلب / سبائك الصلب / الفولاذ المقاوم للصدأ |
الانحناء الشعاع: |
إل آر و ريال |
الوظيفة: |
تغيير اتجاه خط الأنابيب |
المواد: |
الكربون الصلب / سبائك الصلب / الفولاذ المقاوم للصدأ |
الانحناء الشعاع: |
إل آر و ريال |

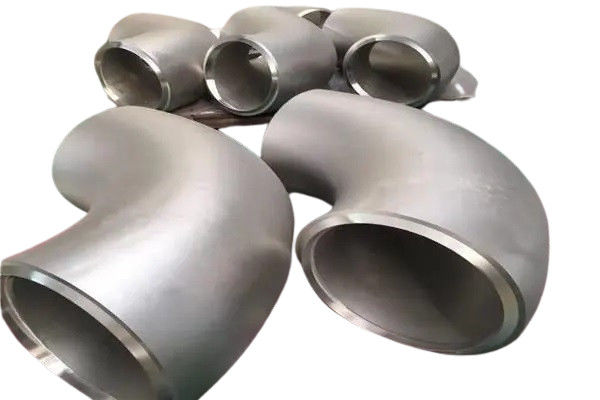

المرفق 90 درجة هو النوع الأكثر استخداما من المرفق في تركيب خطوط الأنابيب، وتخدم لتغيير اتجاه أنظمة الأنابيب.يتم تصنيف مرفق 90 درجة من خلال نصف قطرها الانحناء إلى مرفق نصف قطره طويلة (LR) ومرفق نصف قطره قصيرة (SR)أنواع أخرى شائعة من المرفقات المستخدمة في بناء أنابيب السوائل تشمل 45 درجة و 180 درجة المرفقات.شركتنا يمكن أيضا تخصيص المرفقين غير القياسية الأخرى وفقا لاحتياجات محددة من المشروع.
المرفق 90 درجة هو النوع الأكثر استخداما من المرفق في تركيب خطوط الأنابيب، والتي تعمل لتغيير اتجاه نظام خطوط الأنابيب.عادة ما تستخدم لمرفق قطرها كبير من خلال تقنيات لحام الأطرافوبالتالي ، للأغراض الصناعية ، يتم تصنيع المرفقات التي يبلغ قطرها 600 ملم أو أكثر عادةً باستخدام لحام البوت.يمكن تصنيف مقبضات الصف الـ 90 درجة إلى مقبضات نصف قطرها الطويل (LR) ومقبضات نصف قطرها القصير (SR). أنواع أخرى شائعة من المرفقات المستخدمة في بناء خطوط الأنابيب السائلة تشمل المرفقات 45 درجة و 180 درجة. يمكن لشركتنا أيضا تخصيص المرفقات غير القياسية الأخرى على أساس متطلبات المشروع.
المعيار الأمريكي ANSI/ASME B16.9 المرفق يشير إلى المرفقات المصنعة وفقًا لمعايير المعهد الوطني الأمريكي للمعايير (ANSI) والجمعية الأمريكية للمهندسين الميكانيكيين (ASME)تتضمن معايير ASME العديد من معايير ANSI ، وتغطي مجموعة واسعة من المجالات الصناعية بما في ذلك المواد والمعالجة والتقنيات والاختبارات ، إلخ.
يتم توصيل مكونات الكوع بشكل رئيسي من خلال عمليات اللحام. لضمان جودة عالية ، يتم تشكيل أطراف الكوع مع منحدر محدد وحجم الحافة ،والتي هي حرجة ويتم التحكم فيها بدقةتصنيع سطح المرفقين لا يختلف بشكل كبير عن أنابيب الأنابيب.
تتطلب المكونات الموجودة داخل المرفقات إعادة معالجة السطح ، حيث يتم تغطية الطبقات الداخلية والخارجية المأكسة بشكل موحد بطلاء مضاد للصدأ عن طريق تقنيات الرش.هذا أمر ضروري لتسهيل النقل، مما يسهل الصادرات الدولية، ويقلل من ارتداء المنتجات، مما يجعلها خطوة حاسمة في عملية الإنتاج.
في أنظمة خطوط الأنابيب، أدوات الصف اللاصق هي مكونات أنابيب الضغط المستخدمة في البتروكيماويات، والطاقة الكهربائية، وغيرها من الصناعات لتغيير اتجاه الأنابيب أو قطرها، أنابيب الفرع،وتحقيق اتصالات خاصةهذه الأدوات، التي تصل إلى الأنابيب عن طريق اللحام، مناسبة بشكل خاص للأنابيب الطويلة التي لا تتطلب تفكيكًا متكررًا.بسبب تغييرات في اتجاه التدفق ومساحة القسم العرضي في موقع التثبيت، هذه المكونات تعاني من ظروف الإجهاد الداخلية والخارجية المعقدة، ونوعية الأدوات تؤثر بشكل مباشر على التشغيل الآمن والمستقر لنظام الأنابيب بأكمله.هناك أنواع مختلفة من المنتجات متاحة، مثل مرفق 90 درجة، مرفق 45 درجة، تيز، الصلبان، القبعات، الحدقات المركزية والمتحركة، وأطراف القضبان. جميع منتجاتنا تتوافق مع معايير ASTM A403 وASTM A234.تُستخدم أدوات الصف الوقائي في المقام الأول في قطاعات مثل البتروكيماويات، الرعاية الصحية، الطاقة، الفضاء الجوي، العسكري، الحماية من الحرائق، المعادن، بناء السفن، الغاز الطبيعي، الطاقة النووية، وحماية البيئة، والتي تتطلب خطوط أنابيب عالية الضغط،معدات ذات أحجام دقيقة، وتطبيقات الضغط العالي الأخرى.
|
مقدمة المنتج
|
الصلب الكربوني | 20#,20G,ASTM A105,ASTM A234 WPB,ASTM A860 WPHY42,ASTM A860 WPHY46,ASTM A860 WPHY52,ASTM A860 WPHY56,ASTM A860 WPHY60,ASTM A860 WPHY65,ASTM A860 WPHY70,ASTM A420 WPL3,ASTM A420 WPL6 وما إلى ذلك |
| الفولاذ المقاوم للصدأ | أيه إس تي إم إيه 403 دبليو 304، أيه 403 دبليو 304 ل؛ أيه 403 دبليو 316، أيه 403 دبليو 316 ل، أيه 403 دبليو 321 ؛ أيه 182 ف304، 304 ل،316316L، 904L الخ | |
| مواد الفولاذ المسبوب |
ASTM A234 WP1,ASTM A234 WP5,ASTM A234 WP9,ASTM A234 WP11,ASTM A234 WP22,ASTM A234 WP91,WP92 A335 P11/ P91/ P92 ASTM A182 F5,ASTM A182 F9,ASTM A182 F11,ASTM A182 F22,ASTM A182 F91 الخ |
|
| معايير التصنيع |
أسميه/آنسي B16.9 MSS-SP-43 JIS B2311/2220 DIN2615/2616/2617 ISO 3419، ISO 5251 |
|
| سمك الجدار | SCH5-STD-SCHXXS الخ | |
| قطر خارجية |
1/2'-48' ((حامية المؤخرة، بلا خيط) 16'~ 72' ((الحامية) |
BW 90°LR/SR القوس
| الحجم الاسمي | القطر الخارجي عند بيفل | من الوسط إلى النهاية | ||
| 90 درجة المرفقين | ||||
| DN | الـ NPS | زائدة | أ | |
| (إل آر) | SR | |||
| 15 | نصف | 21.3 | 38 | - |
| 20 | 3/4 | 26.7 | 38 | - |
| 25 | 1 | 33.4 | 38 | 25 |
| 32 | 1 1/4 | 42.2 | 48 | 32 |
| 40 | واحد ونصف | 48.3 | 57 | 38 |
| 50 | 2 | 60.3 | 76 | 51 |
| 65 | 2 1/2 | 73.0 | 95 | 64 |
| 80 | 3 | 88.9 | 114 | 76 |
| 90 | ثلاثة ونصف | 101.6 | 133 | 89 |
| 100 | 4 | 114.3 | 152 | 102 |
| 125 | 5 | 141.3 | 190 | 127 |
| 150 | 6 | 168.3 | 229 | 152 |
| 200 | 8 | 219.1 | 305 | 203 |
| 250 | 10 | 273.0 | 381 | 254 |
| 300 | 12 | 323.8 | 457 | 305 |
| 350 | 14 | 355.6 | 533 | 356 |
| 400 | 16 | 406.4 | 610 | 406 |
| 450 | 18 | 457.0 | 686 | 457 |
| 500 | 20 | 508.0 | 762 | 508 |
| 550 | 22 | 559.0 | 838 | 559 |
| 600 | 24 | 610.0 | 914 | 610 |
| 650 | 26 | 660.0 | 991 | 660 |
| 700 | 28 | 711.0 | 1067 | 711 |
| 750 | 30 | 762.0 | 1143 | 762 |
| 800 | 32 | 813.0 | 1219 | 813 |
| 850 | 34 | 864.0 | 1295 | 864 |
| 900 | 36 | 914.0 | 1372 | 914 |
| 950 | 38 | 965.0 | 1448 | 965 |
| 1000 | 40 | 1016.0 | 1524 | 1016 |
| 1050 | 42 | 1067.0 | 1600 | 1067 |
| 1100 | 44 | 1118.0 | 1676 | 1118 |
| 1150 | 46 | 1168.0 | 1753 | 1168 |
| 1200 | 48 | 1219.0 | 1829 | 1219 |
| 1300 | 52 | 1321.0 | 1981 | 1321 |
| 1400 | 56 | 1422.0 | 2134 | 1422 |
| 1500 | 60 | 1524.0 | 2286 | 1524 |
| 1600 | 64 | 1626.0 | 2438 | 1626 |
| 1700 | 68 | 1727.0 | 2591 | 1727 |
| 1800 | 72 | 1829.0 | 2743 | 1829 |
| 1900 | 76 | 1930.0 | 2896 | 1930 |
| 2000 | 80 | 2032.0 | 3048 | 2032 |
ملاحظات:
u بالإضافة إلى ASME، يتم تطبيق المعيار الأوروبي EN، المعيار الألماني DIN، المعيار الياباني (JIS) ، الخ.
u يجب تخصيص المرفق مع NPS أكثر من 80 وفقًا لاحتياجات العميل الخاصة.
