تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: HNEENERGY
إصدار الشهادات: ASME, ANSI, DIN, JIS,ISO etc.
رقم الموديل: 90 درجة من الفولاذ المقاوم للصدأ
شروط الدفع والشحن
الحد الأدنى لكمية: 10
تفاصيل التغليف: حالة خشبية أو البليت أو حسب متطلبات العملاء
وقت التسليم: 7-30 يومًا
شروط الدفع: L/C، T/T، ويسترن يونيون، موني جرام
القدرة على العرض: 3000 طن شهريا
المواد: |
الفولاذ المقاوم للصدأ |
زاوية: |
90 درجة |
سمك الحائط: |
الـ (ش5s-ش160s) |
حجم سلس: |
1/2 "- 48" |
حجم اللحام: |
16'~ 110' |
المواد: |
الفولاذ المقاوم للصدأ |
زاوية: |
90 درجة |
سمك الحائط: |
الـ (ش5s-ش160s) |
حجم سلس: |
1/2 "- 48" |
حجم اللحام: |
16'~ 110' |

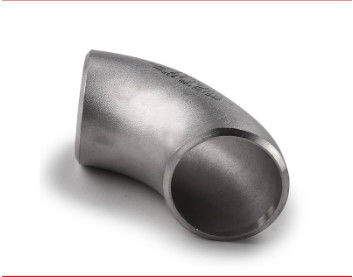

مقبض من الفولاذ المقاوم للصدأ 90 درجة هو نوع من الأجهزة المستخدمة في المقام الأول في تركيبات خطوط الأنابيب للاتصال في المنحنيات في خط الأنابيب.يستخدم لربط اثنين من الأنابيب مع نفس أو مختلفة القطر الاسمي، مما يسمح للأنابيب أن تجعل من 90 درجة من الدوران.
يمكن تصنيف مرفق الفولاذ المقاوم للصدأ إلى مرفق قطره متساوية ومرفق تقليص. يتم استخدام مرفق قطره متساوية لربط الأنابيب ذات القطر الخارجي نفسه ،بينما يتم استخدام المرفقات الخفيفة لربط الأنابيب ذات القطرات الخارجية المختلفة.
|
مقدمة المنتج
|
المواد | أيه إس تي إم إيه 403 دبليو 304، أيه 403 دبليو 304 ل؛ أيه 403 دبليو 316، أيه 403 دبليو 316 ل، أيه 403 دبليو 321 ؛ أيه 182 ف304، 304 ل،316،316L،904L |
| معايير التصنيع |
أسميه/آنسي B16.9، MSS-SP-43 JIS B2311/2220 DIN2615/2616/2617 ISO 3419، ISO 5251 |
|
| سمك الجدار | SCH5-STD-SCH XXS الخ | |
| قطر خارجية |
1/2'-48' ((حامية المؤخرة، بلا خيط) 16'~ 110' ((الحامية) |
الـ ASME B16.9
| الحجم الاسمي | القطر الخارجي عند بيفل | من الوسط إلى النهاية | ||
| 90 درجة المرفقين | ||||
| DN | الـ NPS | زائدة | أ | |
| (إل آر) | SR | |||
| 15 20 25 |
نصف 3/4 1 |
21.3 26.7 33.4 |
38 38 38 |
25 |
| 32 40 50 |
11/4 11/2 2 |
42.2 48.3 60.3 |
48 57 76 |
32 38 51 |
| 65 80 90 100 |
2 1/2 3 ثلاثة ونصف 4 |
73.0 88.9 101.6 114.3 |
95 114 133 152 |
64 76 89 102 |
| 125 150 200 |
5 6 8 |
141.3 168.3 219.1 |
190 229 305 |
127 152 203 |
| 250 300 350 |
10 12 14 |
273.0 323.8 355.6 |
381 457 533 |
254 305 356 |
| 400 450 500 |
16 18 20 |
406.4 457.0 508.0 |
610 686 762 |
406 457 508 |
| 550 600 650 |
22 24 26 |
559.0 610.0 660.0 |
838 914 991 |
559 610 660 |
| 700 750 800 |
28 30 32 |
711.0 762.0 813.0 |
1067 1143 1219 |
711 762 813 |
| 850 900 950 |
34 36 38 |
864.0 914.0 965.0 |
1295 1372 1448 |
864 914 965 |
| 1000 1050 1100 |
40 42 44 |
1016.0 1067.0 1118.0 |
1524 1600 1676 |
1016 1067 1118 |
| 1150 1200 1300 |
46 48 52 |
1168.0 1219.0 1321.0 |
1753 1829 1981 |
1168 1219 1321 |
| 1400 1500 1600 |
56 60 64 |
1422.0 1524.0 1626.0 |
2134 2286 2438 |
1422 1524 1626 |
| 1700 1800 1900 2000 |
68 72 76 80 |
1727.0 1829.0 1930.0 2032.0 |
2591 2743 2896 3048 |
1727 1829 1930 2032 |
|
ملاحظات:
|
||||
