تفاصيل المنتج
شروط الدفع والشحن
|

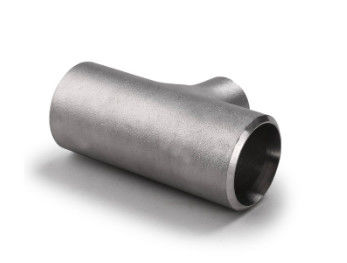

مقدمة المنتج
|
المواد | أيه إس تي إم إيه 403 دبليو 304، أيه 403 دبليو 304 ل؛ أيه 403 دبليو 316، أيه 403 دبليو 316 ل، أيه 403 دبليو 321 ؛ أيه 182 ف304، 304 ل،316،316L،904L |
| معايير التصنيع |
أسميه/آنسي B16.9، MSS-SP-43 JIS B2311/2220 DIN2615/2616/2617 ISO 3419، ISO 5251 |
|
| سمك الجدار | SCH5-STD-SCH XXS الخ | |
| قطر خارجية |
1/2'-48' ((حامية المؤخرة، بلا خيط) |
الـ ASME B16.9
| الحجم الاسمي | القطر الخارجي عند بيفل | من الوسط إلى النهاية | ||
| DN | الـ NPS | OD1×OD2 | ج | م |
|
15 |
نصف |
21.3 |
25 | 25 25 25 |
|
20 |
3/4 |
26.7 26.7×213 26.7×171 |
29 | 29 29 29 |
| 25 25×20 25×15 |
1 |
33.4 |
38 | 38 38 38 |
| 32 32×25 32×20 32 × 15 |
1 1/4 1 1/4 × 1 1 1/4 × 3/4 1 1/4 × 1/2 |
42.2 |
48 | 48 48 48 48 |
| 40 40×32 40×25 40×20 40×15 |
واحد ونصف 1 1/2 × 11/4 1 1/2 × 1 1 1/2 × 3/4 1 1/2 × 1/2 |
48.3 48.3×42.2 48.3×334 48.3 × 26.7 48.3×213 |
57 | 57 57 57 57 57 |
|
50 50×40 |
2 2 × 1 1/2 2 × 1 1/4 2 × 1 2×3/4 |
60.3 60.3×48.3 60.3×42.2 60.3×334 60.3 × 26.7 |
64 | 64 60 57 51 44 |
| 65 65×50 65×40 65×32 65×25 |
2 1/2 2 1/2 × 2 2 1/2 × 1 1/2 2 1/2 × 1 1/4 2 1/2 × 1 |
73.0 73.0×60.3 73.0×48.3 73.0×42.2 73.0×334 |
76 | 76 70 67 64 57 |
| 80 80×65 80×50 80×40 80×32 |
3 3 × 2 1/2 3 × 2 3 × 1 1/2 3 × 1 1/4 |
88.9 88.9×73.0 88.9×60.3 88.9×48.3 88.9×42.2 |
86 | 86 83 76 73 70 |
|
90 90×40 |
ثلاثة ونصف 3 1/2 × 3 3 1/2 × 2 1/2 3 1/2 × 2 3 1/2 × 1 1/2 |
101.6 101.6×88.9 101.6×73.0 101.6×60.3 101.6×48.3 |
95 | 95 92 89 83 79 |
| 100 100 × 90 100×80 100×65 100×50 100×40 |
4 4 × 3 1/2 4×3 4 × 2 1/2 4 × 2 4 × 1/2 |
114.3 114.3×101.6 114.3×88.9 114.3×73.0 114.3×60.3 114.3×48.3 |
105 | 105 102 98 95 89 86 |
ASME (بي 16)9
| الحجم الاسمي | القطر الخارجي عند بيفل | من الوسط إلى النهاية | ||
| DN | الـ NPS | 0D1XOD2 | ج | م |
| 125 125×100 125×90 125×80 125×65 125×50 |
5 5 × 4 5 × 3 1/2 5 × 3 5 × 2 1/2 5 × 2 |
141.3 141.3 × 114.3 141.3×101.6 141.3×88.9 141.3×73.0 141.3×60.3 |
124 | 124 117 114 111 108 105 |
| 150 150×125 150×100 150×90 150×80 150×65 |
6 6 × 5 6 × 4 6 × 3 1/2 6×3 6 × 2 1/2 |
168.3 168.3×1413 168.3 × 114.3 168.3×101.6 168.3×88.9 168.3×73.0 |
143 | 143 137 130 127 124 121 |
| 200 200×150 200×125 200×100 200×90 |
8 |
219.1 219. 1 × 1683 219.1 × 141.3 219.1 × 114.3 219. 1 × 1016 |
178 | 178 168 162 156 152 |
| 250 250×200 250×150 250×125 250×100 |
10 10 × 8 10 × 6 10 × 5 10 × 4 |
273.0 273.0 × 219.1 273.0 × 168.3 273.0×1413 273.0 × 114.3 |
216 | 216 203 194 191 184 |
| 300 300×250 300×200 300×150 300×125 |
12 12 × 10 12 × 8 12 × 6 12 × 5 |
323.8 323.8×2730 323.8 × 219.1 323.8×1683 323.8×1413 |
254 | 254 241 229 219 216 |
| 350 350×300 350×250 350×200 350×150 |
14 14×12 14 × 10 14 × 8 14 × 6 |
355.6 355.6×323.8 355.6×2730 355.6 × 219.1 355.6×1683 |
279 | 279 270 257 248 238 |
| 400 400×350 400×300 400×250 400×200 400×150 |
16 16 × 14 16 × 12 16 × 10 16 × 8 16 × 6 |
406.4 406.4×3556 406.4×323.8 406.4×2730 406.4 × 219.1 406.4×1683 |
305 | 305 305 295 283 273 264 |
