تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: HNEENERGY
إصدار الشهادات: ASME, ANSI, DIN, JIS,ISO etc.
رقم الموديل: المخفض
شروط الدفع والشحن
الحد الأدنى لكمية: 1
تفاصيل التغليف: حالة خشبية أو البليت أو حسب متطلبات العملاء
شروط الدفع: L/C، T/T، ويسترن يونيون، موني جرام
القدرة على العرض: 3000 طن شهريا
النوع: |
متراكز / غريب الأطوار |
المواد: |
الفولاذ المقاوم للصدأ |
مخصصة: |
كمتطلبات العملاء |
سمك الحائط: |
SCH10-SCH160 |
اللون: |
الفضة |
الرمز الرئيسي: |
مستديرة |
النوع: |
متراكز / غريب الأطوار |
المواد: |
الفولاذ المقاوم للصدأ |
مخصصة: |
كمتطلبات العملاء |
سمك الحائط: |
SCH10-SCH160 |
اللون: |
الفضة |
الرمز الرئيسي: |
مستديرة |
الـ ASME B16.9
| الحجم الاسمي | القطر الخارجي عند بيفل | من النهاية إلى النهاية | |
| DN | الـ NPS | OD1 ×OD2 | هـ |
| 20×15 20 × 10 |
3/4 × 1/2 3/4 × 3/8 |
26.7×213 26.7×171 |
38 |
| 25 × 20 25×15 |
1×3/4 1 × 1/2 |
33.4 × 26.7 33.4×213 |
51 |
| 32×25 32×20 32 × 15 |
1 1/4 × 1 1 1/4 × 3/4 1 1/4 × 1/2 |
42.2×334 42.2 × 26.7 422 × 21.3 |
51 |
| 40×32 40×25 40×20 40×15 |
1 1/2 × 114 1 1/2 × 1 1 1/2 × 3/4 1 1/2 × 1/2 |
48.3×42.2 48.3×334 48.3 × 26.7 48.3×213 |
64 |
| 50×40 50×32 50×25 50 × 20 |
2 × 1 1/2 2 × 1 1/4 2 × 1 2 × 3 1/4 |
60.3×48.3 60.3×42.2 60.3×334 60.3 × 26.7 |
76 |
| 65×50 65×40 65×32 65×25 |
2 1/2 × 2 2 1/2 × 1 1/2 2 1/2 × 1 1/4 2 1/2 × 1 |
73.0×60.3 73.0×48.3 730×42.2 73.0 × 33.4 |
89 |
| 80×65 80×50 80×40 80×32 |
3 × 2 1/2 3 × 2 3 × 1 1/2 3 × 1 1/4 |
88.9×73.0 88.9×60.3 88.9×48.3 88.9×42.2 |
89 |
| 90×80 90×65 90×50 90×40 90 ×32 |
3 1/2 × 3 3 1/2 × 2 1/2 3 1/2 × 2 3 1/2 × 1 1/2 3 1/2 × 1 1/4 |
101.6×88.9 101.6×73.0 101.6×60.3 101.6×48.3 101.6×42.2 |
102 |
| 100 × 90 100×80 100×65 100×50 100×40 |
4 × 3 1/2 4×3 4 × 2 1/2 4 × 2 4 × 1 1/2 |
114.3×101.6 114.3×88.9 114.3×73.0 114.3×60.3 114.3×48.3 |
102 |
| 125×100 125×90 125×80 125×65 125×50 |
5 × 4 5 × 3 1/2 5 × 3 5 × 2 1/2 5 × 2 |
141.3 × 114.3 141.3×101.6 141.3×88.9 141.3×73.0 141.3×60.3 |
127 |
الـ ASME B16.9
| الحجم الاسمي | القطر الخارجي عند بيفل | من النهاية إلى النهاية | |
| DN | الـ NPS | OD1×OD2 | هـ |
| 150×125 150×100 150×90 150×80 150×65 |
6 × 5 6 × 4 6 × 3 1/2 6×3 6 × 2 1/2 |
168.3×1413 168.3 × 114.3 168.3×101.6 168.3×88.9 168.3×73.0 |
140 |
| 200×150 200×125 200×100 200×90 |
8 × 6 8 × 5 8 × 4 8×3 1/2 |
219. 1 × 1683 219.1 × 141.3 219.1 × 114.3 219. 1 × 1016 |
152 |
| 250×200 250×150 250×125 250×100 |
10 × 8 10 × 6 10 × 5 10 × 4 |
273.0 × 219.1 273.0 × 168.3 273.0×1413 273.0 × 114.3 |
178 |
| 300×250 300×200 300×150 300×125 |
12 × 10 12 × 8 12 × 6 12 × 5 |
323.8×2730 323.8 × 219.1 323.8×1683 323.8×1413 |
203 |
| 350×300 350×250 350×200 350×150 |
14×12 14 × 10 14 × 8 14 × 6 |
355.6×323.8 355.6×2730 355.6 × 219.1 355.6×1683 |
330 |
| 400×350 400×300 400×250 400×200 400×150 |
16 × 14 16 × 12 16 × 10 16 × 8 16 × 6 |
406.4×3556 406.4×323.8 406.4×2730 406.4 × 219.1 406.4×1683 |
356 |
| 450×400 450×350 450×300 450×250 450×200 |
18×16 18 × 14 18 × 12 18 × 10 18 × 8 |
457.0×4064 457.0 × 355.6 457.0×323.8 457.0×2730 457.0 × 219.1 |
381 |
| 500×450 500×400 500×350 500×300 500×250 |
20×18 20×16 20 × 14 20×12 20 × 10 |
508.0×4570 508.0×4064 508.0 × 355.6 508.0×323.8 508.0×2730 |
508 |
| 550×500 550×450 550×400 550×350 550×300 |
22 × 20 22×18 22×16 22 × 14 22×12 |
559.0×5080 559.0×4570 559.0×4064 559.0 × 355.6 559.0×323.8 |
508 |

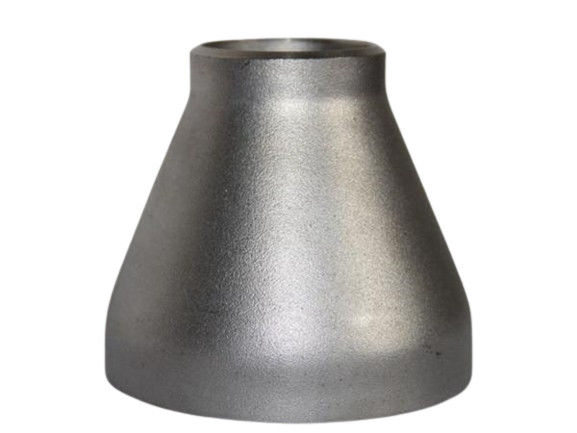

| BW CONCENTRIC & ECCENTRIC المُخفّفات | |||
| الحجم الاسمي | القطر الخارجي عند بيفل | من النهاية إلى النهاية | |
| DN | الـ NPS | OD1x OD2 | هـ |
| 600×550 600 × 500 600×450 600×400 600×350 600×300 |
24 × 22 24×20 24×18 24×16 24 × 14 24 × 12 |
610.0×5590 610.0×5080 610.0×4570 610.0×4064 610.0 × 355.6 610.0×323.8 |
508 |
| 650×600 650×550 650×500 650×450 650×400 650×350 |
26×24 26 × 22 26×20 26×18 26 × 16 26 × 14 |
660.0 × 6100 6600 × 559.0 660.0 × 5080 660.0×4570 660.0×4064 660.0 × 355.6 |
610 |
| 700×650 700×600 700×550 700×500 700×450 700×400 700×350 |
28×26 28×24 28 × 22 28×20 28 × 18 28 × 16 28 × 14 |
711.0×660.0 711.0 × 6100 711.0×5590 711.0×5080 711.0×4570 711.0×4064 711.0 × 355.6 |
610 |
| 750×700 750×650 750×600 750×550 750 × 500 750×450 750×400 750×350 |
30×28 30×26 30×24 30 × 22 30×20 30×18 30×16 30 × 14 |
762.0×7110 762.0×660.0 762.0 × 6100 762.0×5590 762.0×5080 762.0×4570 762.0×4064 762.0 × 355.6 |
610 |
| 800×750 800×700 800×650 800×600 800×550 800×500 |
32×30 32×28 32×26 32×24 32 × 22 32×20 |
813.0×7620 813.0×7110 813.0×660.0 813.0 × 6100 813.0×5590 813.0×5080 |
610 |
| 850×800 850×750 850 × 700 850×650 850×600 850×550 |
34×32 34×30 34×28 34×26 34×24 34 × 22 |
8640 × 8130 864.0×7620 864.0×7110 864.0×660.0 864.0 × 6100 864.0×5590 |
610 |
| 900×850 900×800 900×750 900×700 900×650 900×600 900×550 |
36×34 36×32 36×30 36 × 28 36×26 36×24 36 × 22 |
914.0×864.0 914.0×8130 914.0×7620 914.0×7110 914.0×660.0 914.0 × 6100 914.0×5590 |
610 |
| 950×900 950×850 950×800 950×750 950×700 950×650 950 × 600 |
38×36 38×34 38 × 32 38×30 38 × 28 38×26 38×24 |
9650×9140 965.0×864.0 965.0×8130 965.0×7620 965.0×7110 965.0×660.0 965.0 × 6100 |
610 |
| 1000×950 1000 × 900 1000×850 1000 × 800 1000×750 1000 × 700 |
40×38 40×36 40×34 40×32 40×30 40×28 |
1016.0 × 965.0 1016.0×9140 1016.0×864.0 1016.0×8130 1016.0×7620 1016.0×7110 |
610 |
| 1050 × 1000 1050×950 1050 × 900 1050×850 1050×800 1050×750 1050 × 700 |
42×40 42×38 42×36 42×34 42×32 42×30 42 × 28 |
1067.0×10160 1067.0 × 965.0 1067.0×9140 1067.0×864.0 1067.0×8130 1067.0×7620 1067.0×7110 |
610 |
| 1100×1050 1100 × 1000 1100×950 1100×900 1100×850 1100×800 |
44×42 44×40 44×38 44×36 44×34 44×32 |
1118.0×10670 1118.0×10160 1118.0 × 965.0 1118.0×9140 1118.0×864.0 1118.0×8130 |
610 |
| 1150×1100 1150 × 1050 1150 × 1000 1150×950 1150 × 900 1150×850 |
46×44 46×42 46×40 46×38 46×36 46×34 |
1168.0 × 11180 1168.0×10670 1168.0×10160 1168.0 × 965.0 1168.0×9140 1168.0×864.0 |
711 |
| 1200×1150 1200×1100 1200×1050 1200×1000 1200×950 1200×900 |
48×46 48×44 48×42 48×40 48×38 48×36 |
1219.0×11680 1219.0 × 11180 1219.0×10670 1219.0×10160 1219.0 × 965.0 1219.0×9140 |
711 |
| 1300×1200 1300×1150 1300×1100 1300×1050 1300×1000 |
52×48 52×46 52×44 52×42 52×40 |
1321.0×12190 1321.0×11680 1321.0 × 11180 1321.0×10670 1321.0×10160 |
711 |
| 1400×1300 1400×1200 1400×1100 1400×1000 |
56×52 56×48 56×44 56×40 |
1422.0×13210 1422.0×12190 1422.0 × 11180 1422.0×10160 |
711 |
| 1500×1400 1500×1300 1500×1200 1500×1100 |
60×56 60×52 60×48 60×44 |
1524.0×14220 1524.0×13210 1524.0×12190 1524.0 × 11180 |
711 |
|
ملاحظات: إضافة إلى ASME، يتم تطبيق المعيار الأوروبي EN، المعيار الألماني DIN، المعيار الياباني (JIS) ، الخ.
|
|||
