تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: HNEENERGY
إصدار الشهادات: ASME, ANSI, DIN, JIS,ISO etc.
رقم الموديل: وصلة تمدد مطاطية
شروط الدفع والشحن
الحد الأدنى لكمية: 1
تفاصيل التغليف: حالة خشبية أو البليت أو حسب متطلبات العملاء
وقت التسليم: 7-30 يومًا
شروط الدفع: خطاب الاعتماد، T/T، ويسترن يونيون، موني جرام، خطاب الاعتماد، T/T، ويسترن يونيون، موني جرام
القدرة على العرض: 30000 قطعة شهريا
الحرارة: |
-200°C إلى 70°C |
درجة الحرارة الفورية: |
يمكن أن تصل إلى 115 درجة مئوية |
درجة حرارة التشغيل: |
70 درجة مئوية إلى 115 درجة مئوية |
قطرها: |
فوق 200 |
ضغط العمل: |
أكثر من 1.5MPa |
الحرارة: |
-200°C إلى 70°C |
درجة الحرارة الفورية: |
يمكن أن تصل إلى 115 درجة مئوية |
درجة حرارة التشغيل: |
70 درجة مئوية إلى 115 درجة مئوية |
قطرها: |
فوق 200 |
ضغط العمل: |
أكثر من 1.5MPa |

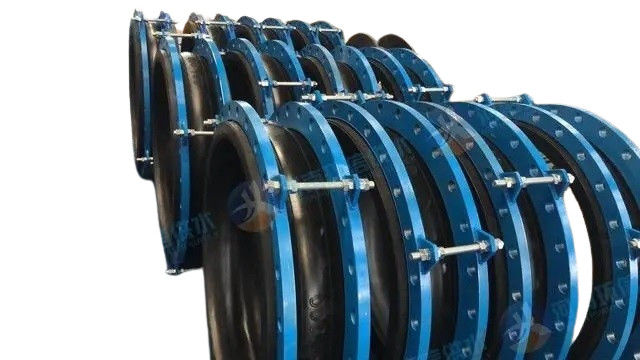

الصلب المقاوم للصدأ 304 فلانج واحد الكرة المطاطي التوسع المشترك
1. مفاصل التوسع ((المكافئات)
المفاصل التوسعية ، المعروفة أيضًا باسم المكافآت ، هي مكونات متكاملة تتكون من نفخة واحدة أو أكثر ، وموصلات ، ودعم ، وفلانجز ، وقنوات.يتم تثبيتها في الهياكل المرنة مثل قذائف الوعاء أو خطوط الأنابيب لمواجهة الإجهاد الإضافي الناجم عن تقلبات درجة الحرارة والاهتزازات الميكانيكيةمن خلال تسخير توسع وتقلص النفخات ، فإنها تستوعب التغيرات الأبعاد في خطوط الأنابيب والأنابيب والأوعية ، وما إلى ذلك ، الناجمة عن الاختلافات الحرارية أو تعويض التغيرات المحورية والجانبية.,وبالإضافة إلى ذلك، فإنها تخدم أغراض مثل الحد من الضوضاء والاهتزاز ودعم نظم إمدادات التدفئة.
لمنع التشوه أو تلف أنابيب التدفئة من التوسع الحراري أو ضغط درجة الحرارة ، فإن المكافآت ضرورية لتعويض التوسع الحراري ،تخفيف الضغوط على جدران خطوط الأنابيب والقوى على الصمامات أو الهياكل الداعمةتشتهر بخصائصها المرنة التي تسمح بالتوسع والانكماش الحر، المفاصل التوسعية توفر الموثوقية، والأداء العالي، والتكامل،مما يجعلها منتشرة في الهندسة الكيميائية، المعادن، الطاقة النووية، ومجالات مماثلة.
تتوفر مفاصل التوسع بأشكال مختلفة. في الأوعية ، تهيمن مفاصل التوسع على شكل U ، تليها مفاصل على شكل Ω وشكل C. على خطوط الأنابيب ،يتم تصنيفها من خلال التعويضات الهيكلية في العالمية، الموازنة الضغطية، المفصلات، والفاصلات التوسعية.
| البند الرئيسي | التصنيف | الوصف |
| مفصل التوسع المعدني | المفصل التوسعي | ثني الأنابيب إلى شكل U أو شكل آخر ، والمعروف أيضًا باسم ثنيات التوتر ، هي نوع من مفاصل التوسع التي تستخدم قدرة التشوه المرن للشكل للتعويض.مزاياه قوة جيدة، طول عمر الخدمة، والإنتاج في الموقع. العيوب هي استهلاك المساحة، ارتفاع استهلاك الصلب، وارتفاع مقاومة الاحتكاك.هذا النوع من المفاصل التوسع يستخدم على نطاق واسع في أنابيب البخار المختلفة والأنابيب الطويلة. |
|
المفصل التوسعي
|
يسهل مفصل توسيع النفخات، المصنوع من النفخات المعدنية، التوسع المحوري والانكماش داخل خطوط الأنابيب، مما يسمح بالانحناء الخفيف.يتم تثبيت قضبان أو حلقات واقية في كلا طرفي النفخات، في حين يتم تركيب دعامات الدليل في كلا الطرفين من خطوط الأنابيب المتصلة. بالإضافة إلى ذلك ، تعمل مفاصل التوسع الزاوية والجانبية على تصحيح التشوهات الدورية والجانبية في خطوط الأنابيب. توفر هذه المفاصل التوسعية كفاءة في المساحة والمواد ، جنبا إلى جنب مع التوحيد الموحد والإنتاج الضخم. ومع ذلك ، فإن عمرها القصير نسبيًا هو عيب ملحوظ.تستخدم في المقام الأول في خطوط الأنابيب القصيرة مع ظروف درجة حرارة وضغط أقل، وقد وسعت التقدم في تكنولوجيا إنتاج النفخات نطاق تطبيقها. حاليا، يمكن أن تتحمل مفاصل توسع النفخات ضغوط تصل إلى 6.0 MPa في أنظمة الأنابيب. |
|
| مفصل التوسع النوع الزلق | يتكون مفصل التوسع النوع المنزلق من غطاء داخلي وخارجي قادر على الحركة المحورية النسبية. يتم إغلاق المساحة بين الغطاء الداخلي والخارجي باستخدام صندوق تعبئة. أثناء الاستخدام ، يتم إغلاق الغطاء من خلال غطاء محمول.الحفاظ على نهاية الأنابيب على نفس المحوريتكون المنتج أساسا من الأغلفة (أنابيب النواة) ، والقذائف، والمواد الختامية، وما إلى ذلك. ويستخدم لتعويض التوسع المحوري وتدوير المحوري من زاوية تعسفية من خطوط الأنابيب.لديها خصائص حجم صغير ومبلغ تعويض كبير، مناسبة للمياه الساخنة والبخار والوسائط الدهنية. من خلال زحف الغطاء ضد الغطاء الخارجي ، يمكن أن يعوض التوسع الحراري.يتم توصيل الغطاء الداخلي لمفصل التوسع النوع المنزلق إلى خط الأنابيب وتعتمد مبدأ وهيكل الختم الديناميكي ذات الأداء العالييمكن أن تنزلق بحرية داخل الغلاف مع التوسع والانكماش من خط الأنابيب، ويمكن أن تلبي متطلبات الختم من أي خط أنابيب.يستخدم نوع من الختم مع مادة اصطناعية جديدة بين القشرة والغلاف الداخلي، التي يمكن أن تتحمل درجات الحرارة العالية ، وتمتلك مقاومة للتآكل ، ومقاومة الشيخوخة ، مع نطاق درجة الحرارة المطبق من -40 إلى 150 درجة مئوية ،وحتى 350 درجة مئوية في ظروف خاصةلا يمكنه فقط ضمان الانزلاق المحوري ولكن أيضا منع تسرب الوسيط داخل الأنابيب. | |
| مفصل التوسع غير المعدني | المفاصل الموسعة المطاطية | تتكون من مواد مطاطية وصبغات مطاطية مركبة ، والشرائح الفولاذية ، والأغلفة ، ومواد العزل ، وتستخدم أساسًا للاتصالات المرنة بين مختلف المراوح والأنابيب.وظائفها تشمل امتصاص الصدمات، تخفيف الضوضاء، الختم، المقاومة المتوسطة، السهولة في التنقل والتركيب.إزالة الدخان والغبار في مجال حماية البيئة. |
| مفصل التوسع في النسيج | يتم تصنيع مفصل توسيع النسيج بشكل رئيسي من نسيج الألياف والطماطم والمواد الأخرى المقاومة لدرجات الحرارة العالية. يمكن أن يعوض عن الاهتزاز وتشوه المروحة والقنوات.يمكن أن تعوض مفاصل توسيع النسيج عن المحوري، المنتجات الجانبية والزاوية، مع ميزات مثل عدم وجود دفع، وتصميم دعم مبسط، ومقاومة للتآكل، ومقاومة درجات الحرارة العالية، والحد من الضوضاء، والحد من الاهتزاز، وغيرها.انها مناسبة بشكل خاص للأنابيب الساخنة الانفجار والدخان والغبار أنابيب من محطة توليد الكهرباءنسيج ألياف المكافئ غير المعدني والقطن العازل نفسه له وظائف امتصاص الصوت وعزل الاهتزازات.وبالتالي فإنها يمكن أن تقلل بشكل فعال من الضوضاء والاهتزاز من الغلاية، المروحة، وغيرها من الأنظمة. البنية البسيطة، والوزن الخفيف، وسهولة الصيانة. |
الفولاذ المقاوم للصدأ السوبر الأوستنيتي: 254SMO,904L,AL6XN
الفولاذ المقاوم للصدأ2205 الفولاذ مزدوج المراحل(S31803)
الفولاذ المقاوم للصدأ على أساس النيكل: INCOLOY800/800H/800HT/840/825، INCONEL600/601/690/625/X-750
سبيكة Hastelloy C-276/C-22/X،MONEL400/K500
النيكل النقي:N4,N6 ((Ni200,Ni201)
صفيحة التيتانيوم للطابع:GR1,GR2,TA1,TA2
الفولاذ المقاوم للصدأ الأوستنيتي:SUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti
- نعم
2مفاصل توسع المطاط
المفاصل الموسعة المطاطية عادة ما تتميز بعناصر تعويض شكل الموجة السلسة ، والتي تكملها شرائح مطاطية في كلا الطرفين وشرائح معدنية. باستخدام بنية أنبوب فضفاضة ،الاطراف المعدنية تستخدم عادةسطح عنصر التعويض يتكون من المطاط ، مع طبقة داخلية تتكون من طبقات متعددة من الألياف المعززة أو شريط الفولاذ المتداخلة مع تعزيز الأسلاك.هذه الطبقات المعززة تمتد إلى المسامير المطاطية في كلا الطرفين، مع هيكل هيكلي من الأسلاك الصلبة المقيمة داخل الاطراف.
على وجه الخصوص ، توفر مفاصل التوسع المطاطية قدرات كبيرة على تعويض الانتقال ، حيث تستوعب الانتقال المحوري والجانبي والزاوي.وبعض خصائص مقاومة للتآكلمع خصائص مثل مقاومة الضغط العالي، والمرونة، والقدرة على النزوح الكبيرة، والاهتزاز الفعال والضوضاء، والتركيب البسيط،يجدون تطبيقًا واسعًا في إمدادات المياه والصرف الصحي، مكيف الهواء، الحماية من الحريق، الضاغط، صناعة الورق، الصيدلة، البحرية، مضخة، ونظم أنابيب المروحة.
تعليمات الاختيار
المفاصل المطاطية مناسبة بشكل عام لدرجات الحرارة التي تتراوح من -20 درجة مئوية إلى 70 درجة مئوية ، مع القدرة على تحمل درجات الحرارة الفورية تصل إلى 115 درجة مئوية وتعمل في نطاق 70 درجة مئوية إلى 115 درجة مئوية.في السيناريوهات التي تتعرض فيها المفاصل المطاطية المتصلة بالفلينج لضغوط عمل ودرجات حرارة عالية (مع قطرات تزيد عن 200 ودرجات حرارة تتجاوز 70 درجة مئوية)، عندما تتجاوز ضغوط التشغيل 1.5MPa) ، فمن المستحسن أن تختار مفاصل المطاطية المجهزة بأجهزة الحد.
أثناء تركيب المفاصل المطاطية المتصلة بالفلينج، تأكد من أن المسامير التي تربط الفلينج تكون ملفوفة من داخل الفلينج نحو كلا الطرفين.تتقاطع مع أجهزة الغسيل أو أجهزة الغسيل الرباعيإضغط على المسامير بشكل قطري بطريقة خطوة بخطوة.
في حالة المفاصل المطاطية المتصلة عن طريق الدورانات الاتحادية ، من الضروري عدم تبادل الدورانات الاتحادية في كلا الطرفين أثناء التثبيت لمنع تسرب المنتج أو التلف.
المفاصل الموسعة المطاطية لديها أداء عال للغاية ، والموثوقية ، وعمر الخدمة ، وبالتالي تحسين سلامة المصنع والنزاهة الميكانيكية للمعدات.عن طريق إدخال منتجات مصممة خصيصا في أنظمة أنابيب صلبة، يمكن لمفاصل توسع المطاط: تقليل الانزلاق / تحسين الاستقرار الحراري / تحرير التغيرات الحرارية ، ضغط الحمل ، تقلبات ضغط المضخة ،إجهاد النظام الناجم عن ارتداء الرواسب / تقليل الضوضاء الميكانيكية / تعويض الطرد المركزي / القضاء على التحليل الكهربائي بين المعادن المختلفة.
