تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: HNEENERGY
إصدار الشهادات: ASME, ANSI, DIN, JIS,ISO etc.
رقم الموديل: نسيج من الألياف
شروط الدفع والشحن
الحد الأدنى لكمية: 1
شروط الدفع: L/C، T/T، ويسترن يونيون، موني جرام
المواد: |
الصلب ، أقمشة الألياف ، قماش مطاط السيليكون ، قماش الفلوروروبر ، فيلم PTFE ، قماش PTFE ، قماش السيرا |
الاتصال: |
اللحام |
دعم مخصص: |
OEM، ODM |
المواد: |
الصلب ، أقمشة الألياف ، قماش مطاط السيليكون ، قماش الفلوروروبر ، فيلم PTFE ، قماش PTFE ، قماش السيرا |
الاتصال: |
اللحام |
دعم مخصص: |
OEM، ODM |
1. مفاصل التوسع ((المكافئات)
المفاصل التوسعية، والمعروفة أيضا باسم المكافآت هي مكونات حيوية تتكون من نفخة واحدة أو أكثر كعنصر مرن أساسي، جنبا إلى جنب مع الموصلات والدعامات والفلانجز والأنابيب،ومكونات أخرىيتم تثبيت هذه الهياكل المرنة على قذائف السفن أو خطوط الأنابيب لمواجهة الضغوط الإضافية الناتجة عن تقلبات درجة الحرارة والاهتزازات الميكانيكية.من خلال تسخير توسيع وتقلص النفخات، فإنها تستوعب التغيرات الأبعاد في خطوط الأنابيب والأنابيب والأوعية الناجمة عن التوسع الحراري والانكماش والتحركات المحورية والجانبية والزاوية.
وبصرف النظر عن تعويض التغيرات الأبعاد، المفاصل التوسع أيضا تخدم أغراض مثل الحد من الضوضاء والاهتزاز ودعم أنظمة إمدادات التدفئة.لمنع تلف خطوط التدفئة بسبب التوسع الحراري، يتم تثبيت مكافآت لتخفيف الضغط على جدران أنابيب الأنابيب والقوى الممارسة على الصمامات أو الهياكل الداعمة.
وبسبب قدرتها على التوسع والانكماش بحرية، توفر مفاصل التوسع مزايا مثل التشغيل الموثوق به، والأداء العالي، والهيكل المدمج.يجدون استخدام واسع في الهندسة الكيميائية، المعادن، الطاقة النووية، وغيرها من الصناعات. تأتي مفاصل التوسع في أشكال مختلفة، مع مفاصل التوسع على شكل U هي الأكثر شيوعا،تليها مفاصل على شكل Ω وشكل C لتطبيقات الأوعيةلاستخدام خطوط الأنابيب ، يتم تصنيفها بناءً على التعويض الهيكلي إلى مفاصل عالمية متوازنة الضغط ومفصلة ومفصلة التوسع.
| البند الرئيسي | التصنيف | الوصف |
| مفصل التوسع المعدني | مفصل توسع الكوع | ثني الأنابيب إلى شكل U أو شكل آخر ، والمعروف أيضًا باسم ثنيات التوتر ، هي نوع من مفاصل التوسع التي تستخدم قدرة التشوه المرن للشكل للتعويض.مزاياه قوة جيدة، طول عمر الخدمة، والإنتاج في الموقع. العيوب هي استهلاك المساحة، ارتفاع استهلاك الصلب، وارتفاع مقاومة الاحتكاك.هذا النوع من المفاصل التوسع يستخدم على نطاق واسع في أنابيب البخار المختلفة والأنابيب الطويلة. |
|
المفصل التوسعي
|
مفصل توسع النفخات هو مفصل توسع مصنوع من النفخات المعدنية. يمكنه التوسع والانكماش على طول الاتجاه المحوري للأنابيب ، ويسمح أيضًا بكمية صغيرة من الانحناء.لمنع تجاوز مبلغ التعويض المسموح به، يتم تثبيت قضبان أو حلقات واقية في كلا طرفي النفخات ، ويتم تثبيت دعامات التوجيه في كلا طرفي خطوط الأنابيب المتصلة. هناك أيضًا مفاصل توسع زاوية وعرضية ،يمكن استخدامها للتعويض عن تشوهات الدوران والتشوهات الجانبية للأنابيبمزايا هذه المفاصل التوسعية هي توفير المساحة، توفير المواد، سهولة التوحيد القياسي، والإنتاج الضخم، ولكن العيب هو العمر القصير نسبيا.يتم استخدام مفاصل التوسع في الأنابيب القصيرة مع درجة حرارة ضغط منخفضةمع تحسين تكنولوجيا إنتاج النفخات ، يتم توسيع نطاق تطبيق هذا النوع من المفاصل التوسعية.يمكن استخدام مفاصل التوسع في أنظمة الأنابيب بضغط أقصى 6.0 مبا | |
| مفصل التوسع النوع الزلق | المفصل التوسعي من النوع المنزلق لديه أكمام داخلية وخارجية للحركة المحورية ، مغلقة مع صندوق الحشوة. إنه يعوض التوسع المحوري للأنابيب وتدويره ، مناسبة للمياه الساخنة ، البخار ،والدهونينزلق الغطاء الداخلي ضد الغطاء الخارجي لضبط التوسع الحراري.مادة صناعية جديدة للخاتم بين الأكمام مقاومة للحرارة، التآكل ، والشيخوخة (-40 درجة مئوية إلى 150 درجة مئوية ، حتى 350 درجة مئوية في ظل ظروف خاصة) ، وضمان الانزلاق ومنع التسرب. | |
| مفصل التوسع غير المعدني | المفاصل الموسعة المطاطية | تتكون من مواد مطاطية وصبغات مطاطية مركبة ، والشرائح الفولاذية ، والأغلفة ، ومواد العزل ، وتستخدم أساسًا للاتصالات المرنة بين مختلف المراوح والأنابيب.وظائفها تشمل امتصاص الصدمات، تخفيف الضوضاء، الختم، المقاومة المتوسطة، السهولة في التنقل والتركيب.إزالة الدخان والغبار في مجال حماية البيئة. |
| مفصل التوسع في النسيج | يتم تصنيع مفصل توسيع النسيج بشكل رئيسي من نسيج الألياف والطماطم والمواد الأخرى المقاومة لدرجات الحرارة العالية. يمكن أن يعوض عن الاهتزاز وتشوه المروحة والقنوات.يمكن أن تعوض مفاصل توسيع النسيج عن المحوري، المنتجات الجانبية والزاوية، مع ميزات مثل عدم وجود دفع، وتصميم دعم مبسط، ومقاومة للتآكل، ومقاومة درجات الحرارة العالية، والحد من الضوضاء، والحد من الاهتزاز، وغيرها.انها مناسبة بشكل خاص للأنابيب الساخنة الانفجار والدخان والغبار أنابيب من محطة توليد الكهرباءنسيج ألياف المكافئ غير المعدني والقطن العازل نفسه له وظائف امتصاص الصوت وعزل الاهتزازات.وبالتالي فإنها يمكن أن تقلل بشكل فعال من الضوضاء والاهتزاز من الغلاية، المروحة، وغيرها من الأنظمة. البنية البسيطة، والوزن الخفيف، وسهولة الصيانة. |
الفولاذ المقاوم للصدأ السوبر الأوستنيتي: 254SMO,904L,AL6XN
الفولاذ المقاوم للصدأ2205 الفولاذ مزدوج المراحل(S31803)
الفولاذ المقاوم للصدأ على أساس النيكل: INCOLOY800/800H/800HT/840/825، INCONEL600/601/690/625/X-750
سبيكة Hastelloy C-276/C-22/X،MONEL400/K500
النيكل النقي:N4,N6 ((Ni200,Ni201)
صفيحة التيتانيوم للطابع:GR1,GR2,TA1,TA2
الفولاذ المقاوم للصدأ الأوستنيتي:SUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti
2مفاصل التوسع غير المعدنية
تشمل المكافآت غير المعدنية أنواعًا مختلفة ، بما في ذلك المفاصل الأسطوانية المستقيمة والمركبة والزاوية والمتوسعة المربعة.

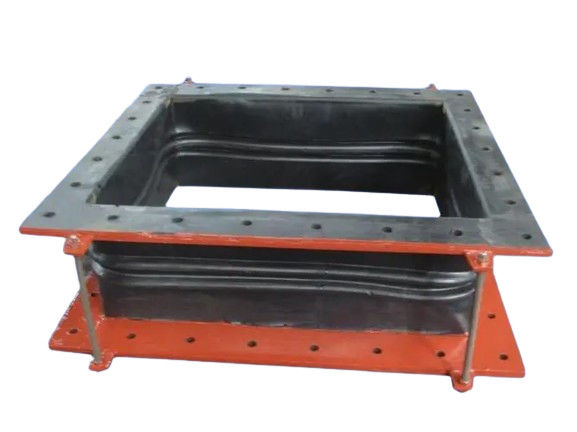

المكافئات غير المعدنية المستطيلة ، المستخدمة في المقام الأول في قنوات دخن محطات الطاقة ، تعمل على امتصاص الانتقال الحراري والصدمة. يمكن توصيل هذه المكافئات عن طريق الستائر أو الفوهات.
|
طول الجزء التعويضي ((h/m)
|
100 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 | 900 | |
|
حجم التعويضات ((nm)
|
النزوح المحوري (x/m) | -30 | -50 | -75 | -85 | -105 | -125 | -130 | -140 | -165 | -175 | -195 | -205 | -225 | -240 |
| +15 | +20 | +30 | +36 | +45 | +45 | +50 | +55 | +58 | +62 | +66 | +70 | +74 | +80 | ||
| النزوح الجانبي (y/m) | ±10 | ± 15 | ± 25 | ±30 | ± 45 | ±50 | ±60 | ±68 | ± 7o | ±73 | ±75 | ± 80 | ± 85 | ± 90 | |
| درجة حرارة العمل (t°C) | a=100-200،b=200-300,c=300-450,d=450-500,e=500-600,f=600-700,g=700-1000 | ||||||||||||||
| ضغط العمل P ((Kpa) | ±10~±300، إذا كان المستخدم يحتاج، يمكن تصميم الضغط خارج النطاق بشكل منفصل. | ||||||||||||||
| معدل التدفق | a ̇ b | v=8 15 | |||||||||||||
| c?? d | v=8 20 | ||||||||||||||
قناة الصرف من توربينات الغاز
نظام إزالة الكبريت
قنوات الدخان وأنظمة العادم في مختلف الصناعات
غلايات الفحم، غلايات السرير الكبريتية
قنوات الدخان من غلايات حرارة النفايات
3الجمع المكافئ / التوسع الدائري غير المعدني
المكافئات الدائرية غير المعدنية / مفاصل التوسيع تقدم العديد من المزايا الرئيسية:
