تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: HNEENERGY
إصدار الشهادات: ASME, ANSI, DIN, JIS,ISO etc.
رقم الموديل: نسيج من الألياف غير المعدنية
شروط الدفع والشحن
الحد الأدنى لكمية: 1
تفاصيل التغليف: حالة خشبية أو البليت أو حسب متطلبات العملاء
وقت التسليم: 7-30 يومًا
شروط الدفع: L/C، T/T، ويسترن يونيون، موني جرام
القدرة على العرض: 30000 قطعة شهريا
دعم مخصص: |
OEM، ODM |
الاتصال: |
وصلة الفلنجة أو الاستيلاء |
المواد: |
الصلب ، أقمشة الألياف ، قماش مطاط السيليكون ، قماش الفلوروروبر ، فيلم PTFE ، قماش PTFE ، قماش السيرا |
الحجم: |
100mm - 7000mm[يمكن تخصيصها لأي حجم] |
التطبيق: |
أنابيب تصريف الغبار |
درجة حرارة العمل: |
-70°C~350°C |
دعم مخصص: |
OEM، ODM |
الاتصال: |
وصلة الفلنجة أو الاستيلاء |
المواد: |
الصلب ، أقمشة الألياف ، قماش مطاط السيليكون ، قماش الفلوروروبر ، فيلم PTFE ، قماش PTFE ، قماش السيرا |
الحجم: |
100mm - 7000mm[يمكن تخصيصها لأي حجم] |
التطبيق: |
أنابيب تصريف الغبار |
درجة حرارة العمل: |
-70°C~350°C |
1. مفاصل التوسع ((المكافئات)
المفاصل التوسعية عادة ما يشار إليها باسم المكافئات. وهي تتكون من نفخة واحدة أو أكثر (عنصر مرن) كجسم العمل الرئيسي ، بالإضافة إلى الاتصالات في كلا الطرفين ، والدعم ، والفلينجز ،القنوات، وغيرها من الملحقات.مفاصل التوسع هي هياكل مرنة مثبتة على قذائف السفن أو خطوط الأنابيب لتعويض الإجهاد الإضافي الناجم عن فروق درجة الحرارة والاهتزازات الميكانيكيةمن خلال الاستفادة من التوسع الفعال والانكماش من النفخات، فإنها تعوض التغيرات الأبعاد في خطوط الأنابيب والأنابيب والأوعية وهلم جرا.التي تسببها التوسع الحراري والانكماش، أو تعويض التحولات المحورية والجانبية والزاوية للأنابيب والأنابيب والأوعية ، إلخ. يمكن استخدامها أيضًا لتقليل الضوضاء والاهتزاز وأنظمة إمدادات التدفئة.من أجل منع التشوه أو التلف في أنابيب التدفئة الناجمة عن التوسع الحراري أو الإجهاد الحراري عند تسخين أنابيب التدفئة، يجب تركيب مكافآت على خطوط الأنابيب لتعويض التوسع الحراري للأنابيب،مما يقلل من الإجهاد على جدران خط الأنابيب والقوى الممارسة على الصمامات أو الهياكل الداعمة.
وبما أن مفاصل التوسع هي مكونات تعويض مرنة قادرة على التوسع والانكماش بحرية ، فلها مزايا التشغيل الموثوق به ، والأداء الجيد ، والبنية المدمجة ، وغيرها.ولذلك فإنها تستخدم على نطاق واسع في أقسام مثل الهندسة الكيميائيةهناك أشكال مختلفة من مفاصل التوسع المستخدمة على السفن، حيث أن مفصل التوسع على شكل U هو الأكثر استخدامًا من حيث شكل النفخات.تليها مفاصل على شكل Ω وشكل Cأما بالنسبة لمفاصل التوسع المستخدمة في خطوط الأنابيب، فهي تصنف وفقًا للتعويض الهيكلي في مفصل التوسع العالمي، مفصل التوسع المتوازن للضغط، مفصل التوسع المرن،ومفصل توسع الجهاز.
| البند الرئيسي | التصنيف | الوصف |
|
مفصل التوسع المعدني |
مفصل توسع الكوع |
ثني الأنابيب إلى شكل U أو شكل آخر ، والمعروف أيضًا باسم ثنيات التوتر ، هي نوع من مفاصل التوسع التي تستخدم قدرة التشوه المرن للشكل للتعويض.مزاياه قوة جيدة، طول عمر الخدمة، والإنتاج في الموقع. العيوب هي استهلاك المساحة، ارتفاع استهلاك الصلب، وارتفاع مقاومة الاحتكاك.هذا النوع من المفاصل التوسع يستخدم على نطاق واسع في أنابيب البخار المختلفة والأنابيب الطويلة. |
|
المفصل التوسعي
|
مفصل توسع النفخات هو مفصل معدني يتوسع / يتقلص محوريًا ، مما يسمح بانحناء طفيف. الحبال / الحلقات الواقية ودعم الدليل تمنع التعويض الزائد.المفاصل الزاوية والجانبية تعوض عن تشوهات الدوران / الجانبيةالمزايا: توفير المساحة، كفاءة المواد، التوحيد السهل، الإنتاج الضخم. العيب: عمر قصير. تستخدم عادة في الأنابيب القصيرة منخفضة درجة الحرارة منخفضة الضغط.مع التقدم التكنولوجي، أنها الآن تتعامل مع ما يصل إلى 6.0 MPa في أنظمة الأنابيب. |
|
|
مفصل التوسع النوع الزلق |
يحتوي مفصل التوسع النوع الزلق على أغطية داخلية وخارجية يمكن أن تتحرك بشكل محوري فيما يتعلق ببعضها البعض. يتم إغلاق الفجوة باستخدام صندوق الحشوة. تأكد من تحرك أطراف الأنابيب بشكل محوري.يتضمن الأكماميُعدّ مُعدّلًا للماء الساخن والبخار والشحوم. من خلال إزاحة الغطاء الداخلي، يُعدّل التوسع الحراري.متصل بالأنابيبيستخدم ختم اصطناعي جديد بين الغلاف والغلاف الداخلي، مقاوم للحرارة، والتآكل، والشيخوخة.يضمن الانزلاق المحوري مع منع تسرب الوسائطنطاق درجة الحرارة: -40 إلى 150 درجة مئوية، حتى 350 درجة مئوية في ظل ظروف خاصة. |
|
|
مفصل التوسع غير المعدني |
المفاصل الموسعة المطاطية |
تتكون من مواد مطاطية وصبغات مطاطية مركبة ، والشرائح الفولاذية ، والأغلفة ، ومواد العزل ، وتستخدم أساسًا للاتصالات المرنة بين مختلف المراوح والأنابيب.وظائفها تشمل امتصاص الصدمات، تخفيف الضوضاء، الختم، المقاومة المتوسطة، السهولة في التنقل والتركيب.إزالة الدخان والغبار في مجال حماية البيئة. |
|
مفصل التوسع في النسيج |
المفاصل الموسعة للأنسجة مصنوعة من نسيج من الألياف والطماطم والمواد المقاومة للحرارة الأخرى. إنها تعوض عن اهتزازات المروحة والقنوات وتشوهاتها ، وتعالج المشكلات المحورية والجانبية والزاوية.أنها توفر تصميم دعم مبسط، مقاومة للتآكل، وتقليل الضوضاء والاهتزاز. مثالية للأنابيب الساخنة الانفجاراتيمتصون الصوت ويعزلون الاهتزازات، والحد من الضوضاء والاهتزاز من المرجل والمروحة. |
الفولاذ المقاوم للصدأ السوبر الأوستنيتي: 254SMO,904L,AL6XN
الفولاذ المقاوم للصدأ2205 الفولاذ مزدوج المراحل(S31803)
الفولاذ المقاوم للصدأ على أساس النيكل: INCOLOY800/800H/800HT/840/825، INCONEL600/601/690/625/X-750
سبيكة Hastelloy C-276/C-22/X،MONEL400/K500
النيكل النقي:N4,N6 ((Ni200,Ni201)
صفيحة التيتانيوم للطابع:GR1,GR2,TA1,TA2
الفولاذ المقاوم للصدأ الأوستنيتي:SUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti
2مفاصل التوسع غير المعدنية
يمكن تقسيم المكافئات غير المعدنية إلى الأنواع التالية: مفاصل التوسع غير المعدنية الأسطوانية المستقيمة ، مفاصل التوسع غير المعدنية المركبة ، مفاصل التوسع غير المعدنية الزاوية ،ومفاصل التوسع غير المعدنية.
المكافئات غير المعدنية المستطيلة تستخدم بشكل رئيسي في قنوات الدخان في محطات توليد الكهرباء لاستيعاب الانحراف الحراري و / أو امتصاص الصدمات.أنواع الاتصالات للمكافآت غير المعدنية مستطيلة تشمل اتصالات الفلنجات واتصالات الفوهات.
|
طول الجزء التعويضي ((h/m)
|
100 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 | 900 | |
|
حجم التعويضات ((nm)
|
النزوح المحوري (x/m) |
-30 | -50 | -75 | -85 | -105 | -125 | -130 | -140 | -165 | -175 | -195 | -205 | -225 | -240 |
| +15 | +20 | +30 | +36 | +45 | +45 | +50 | +55 | +58 | +62 | +66 | +70 | +74 | +80 | ||
|
النزوح الجانبي (y/m) |
±10 | ± 15 | ± 25 | ±30 | ± 45 | ±50 | ±60 | ±68 | ± 7o | ±73 | ±75 | ± 80 | ± 85 | ± 90 | |
|
درجة حرارة العمل (t°C) |
a=100-200،b=200-300,c=300-450,d=450-500,e=500-600,f=600-700,g=700-1000 | ||||||||||||||
|
ضغط العمل P ((Kpa) |
±10~±300، إذا كان المستخدم يحتاج، يمكن تصميم الضغط خارج النطاق بشكل منفصل. |
||||||||||||||
|
معدل التدفق |
a ̇ b | v=8 15 | |||||||||||||
| c?? d | v=8 20 | ||||||||||||||
قناة الصرف من توربينات الغاز
نظام إزالة الكبريت
قنوات الدخان وأنظمة العادم في مختلف الصناعات
غلايات الفحم، غلايات السرير الكبريتية
قنوات الدخان من غلايات حرارة النفايات

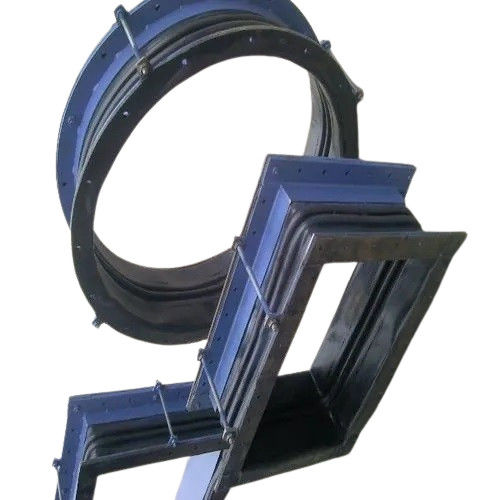

3. مكافئات الألياف النسيجية / مفاصل التوسع
المكافئات النسيجية، أو مكافئات الألياف النسيجية، تمتلك العديد من الميزات الرئيسية:
- التعويض: أنها تعوض بشكل فعال للتحرك المحوري والزاوي.
- الخصائص: هذه المكافآت لا توفر أي دفع، تصميم دعم مبسط، مقاومة للتآكل، مقاومة لدرجات الحرارة العالية، خفض الضوضاء، وعزل الاهتزاز.
- التطبيق المثالي: مكافئات القماش مناسبة بشكل خاص للاستخدام في قنوات الهواء الساخن وقنوات الدخان.
جدول المعلمات للمكافئات الدائرية غير المعدنية / مفاصل التوسع:
|
مواصفات المنتجات الدائرية |
دw | د1 | د2 | د3 | ب | د |
عدد ثقوب المسامير ((n) |
|
ملم |
|||||||
| Φ108 | 108 | 200 | 164 | 110 | 10 | 14 | 4 |
| Φ159 | 159 | 251 | 215 | 161 | 8 | ||
| Φ219 | 219 | 311 | 275 | 221 | |||
| Φ273 | 273 | 365 | 330 | 275 | 12 | ||
| Φ325 | 325 | 427 | 385 | 327 | |||
| Φ377 | 377 | 479 | 435 | 379 | |||
| Φ426 | 426 | 528 | 490 | 428 | |||
| Φ480 | 480 | 595 | 540 | 483 | 12 | 18 | |
| Φ530 | 530 | 645 | 600 | 533 | |||
| Φ630 | 630 | 745 | 700 | 633 | |||
| Φ720 | 720 | 843 | 800 | 723 | 16 | ||
| Φ820 | 820 | 943 | 900 | 823 | 20 | ||
| Φ920 | 920 | 1043 | 1000 | 923 | |||
| Φ1020 | 1020 | 1153 | 1100 | 1023 | 14 | 22 | |
| Φ1120 | 1120 | 1253 | 1200 | t123 | |||
| Φ1220 | 1220 | 1353 | 1300 | 1223 | |||
| Φ1320 | 1320 | 1453 | 1400 | 1323 | 24 | ||
| Φ1420 | 1420 | 1553 | 1500 | 1423 | 16 | 28 | |
| Φ1820 | 1820 | 1963 | 1910 | 1823 | 26 | ||
| Φ2020 | 2020 | 2163 | 2110 | 2023 | 32 | ||
| Φ2220 | 2220 | 2363 | 2310 | 2223 | 18 | 36 | |
| Φ2420 | 2420 | 2563 | 2510 | 2423 | 40 | ||
| Φ2820 | 2820 | 2983 | 2915 | 2823 | 20 | 32 | 44 |
| Φ3220 | 3220 | 3383 | 3315 | 3223 | 22 | 52 | |
| Φ3620 | 3620 | 3783 | 3715 | 3623 | 56 | ||
