تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: HNEENERGY
إصدار الشهادات: ASME, ANSI, DIN, JIS,ISO etc.
رقم الموديل: مستطيل غير معدني
شروط الدفع والشحن
الحد الأدنى لكمية: 1
تفاصيل التغليف: حالة خشبية أو البليت أو حسب متطلبات العملاء
وقت التسليم: 7-30 يومًا
شروط الدفع: L/C، T/T، ويسترن يونيون، موني جرام
القدرة على العرض: 30000 قطعة شهريا
دعم مخصص: |
OEM، ODM |
الاتصال: |
اللحام |
المواد: |
الصلب ، أقمشة الألياف ، قماش مطاط السيليكون ، قماش الفلوروروبر ، فيلم PTFE ، قماش PTFE ، قماش السيرا |
التطبيق: |
أنابيب تصريف الغبار |
النوع: |
نوع المحوري |
دعم مخصص: |
OEM، ODM |
الاتصال: |
اللحام |
المواد: |
الصلب ، أقمشة الألياف ، قماش مطاط السيليكون ، قماش الفلوروروبر ، فيلم PTFE ، قماش PTFE ، قماش السيرا |
التطبيق: |
أنابيب تصريف الغبار |
النوع: |
نوع المحوري |
1. مفاصل التوسع ((المكافئات)
المفاصل التوسعية عادة ما يشار إليها باسم المكافئات. وهي تتكون من نفخة واحدة أو أكثر (عنصر مرن) كجسم العمل الرئيسي ، بالإضافة إلى الاتصالات في كلا الطرفين ، والدعم ، والفلينجز ،القنوات، وغيرها من الملحقات.مفاصل التوسع هي هياكل مرنة مثبتة على قذائف السفن أو خطوط الأنابيب لتعويض الإجهاد الإضافي الناجم عن فروق درجة الحرارة والاهتزازات الميكانيكيةمن خلال الاستفادة من التوسع الفعال والانكماش من النفخات، فإنها تعوض التغيرات الأبعاد في خطوط الأنابيب والأنابيب والأوعية وهلم جرا.التي تسببها التوسع الحراري والانكماش، أو تعويض التحولات المحورية والجانبية والزاوية للأنابيب والأنابيب والأوعية ، إلخ. يمكن استخدامها أيضًا لتقليل الضوضاء والاهتزاز وأنظمة إمدادات التدفئة.من أجل منع التشوه أو التلف في أنابيب التدفئة الناجمة عن التوسع الحراري أو الإجهاد الحراري عند تسخين أنابيب التدفئة، يجب تركيب مكافآت على خطوط الأنابيب لتعويض التوسع الحراري للأنابيب،مما يقلل من الإجهاد على جدران خط الأنابيب والقوى الممارسة على الصمامات أو الهياكل الداعمة.
وبما أن مفاصل التوسع هي مكونات تعويض مرنة قادرة على التوسع والانكماش بحرية ، فلها مزايا التشغيل الموثوق به ، والأداء الجيد ، والبنية المدمجة ، وغيرها.ولذلك فإنها تستخدم على نطاق واسع في أقسام مثل الهندسة الكيميائيةهناك أشكال مختلفة من مفاصل التوسع المستخدمة على السفن، حيث أن مفصل التوسع على شكل U هو الأكثر استخدامًا من حيث شكل النفخات.تليها مفاصل على شكل Ω وشكل Cأما بالنسبة لمفاصل التوسع المستخدمة في خطوط الأنابيب، فهي تصنف وفقًا للتعويض الهيكلي في مفصل التوسع العالمي، مفصل التوسع المتوازن للضغط، مفصل التوسع المرن،ومفصل توسع الجهاز.
| البند الرئيسي | التصنيف | الوصف |
|
مفصل التوسع المعدني |
مفصل توسع الكوع |
ثني الأنابيب إلى شكل U أو شكل آخر ، والمعروف أيضًا باسم ثنيات التوتر ، هي نوع من مفاصل التوسع التي تستخدم قدرة التشوه المرن للشكل للتعويض.مزاياه قوة جيدة، طول عمر الخدمة، والإنتاج في الموقع. العيوب هي استهلاك المساحة، ارتفاع استهلاك الصلب، وارتفاع مقاومة الاحتكاك.هذا النوع من المفاصل التوسع يستخدم على نطاق واسع في أنابيب البخار المختلفة والأنابيب الطويلة. |
|
المفصل التوسعي
|
مرفق توسع النفخات، مصنوع من النفخات المعدنية، يسمح بالتوسع والانكماش المحوري على طول خط الأنابيب ويسمح بالانحناء الخفيف.يتم تثبيت قضبان أو حلقات واقية في كل طرف، مع دعم دليل على خطوط الأنابيب المتصلة. المفاصل الزاوية والجانبية تعالج تشوهات خطوط الأنابيب الدوارة والجانبية. مع توفير المساحة والمواد، والتصنيف،وفوائد الإنتاج الضخمتستخدم في المقام الأول في خطوط الأنابيب القصيرة، منخفضة درجة الحرارة، والضغط، والتقدم في تكنولوجيا الإنتاج توسع تطبيقاتها،الآن دعم الضغوطات تصل إلى 6.0 مبا |
|
|
مفصل التوسع النوع الزلق |
يحتوي مفصل التوسع النوع الزلق على أغطية داخلية وخارجية تتحرك محوريًا. تم إغلاقه بصندوق حشو ، وهو يحافظ على محاذاة الأنابيب مع تعويض التوسع المحوري والدوران.مع أبعاد صغيرة وقدرة تعويض عاليةيتناسب مع تطبيقات المياه الساخنة والبخار والشحوم. يتم معالجة التوسع الحراري عن طريق زحف الغلاف الداخلي ضد الغلاف الخارجي. مجهز بإغلاق ديناميكي ذو أداء عالي ،يتسع لحركة خط الأنابيب مع تلبية متطلبات الختمالصمغ الاصطناعي المتخصص يتحمل درجات الحرارة العالية والآكل والشيخوخة، يعمل في درجات الحرارة من -40 إلى 150 درجة مئوية، و حتى 350 درجة مئوية في الحالات الخاصة.هذا التصميم يضمن الحركة المحورية مع منع تسرب الوسيط. |
|
|
مفصل التوسع غير المعدني |
المفاصل الموسعة المطاطية |
تتكون من مواد مطاطية وصبغات مطاطية مركبة ، والشرائح الفولاذية ، والأغلفة ، ومواد العزل ، وتستخدم أساسًا للاتصالات المرنة بين مختلف المراوح والأنابيب.وظائفها تشمل امتصاص الصدمات، تخفيف الضوضاء، الختم، المقاومة المتوسطة، السهولة في التنقل والتركيب.إزالة الدخان والغبار في مجال حماية البيئة. |
|
مفصل التوسع في النسيج |
يتم تصنيع مفصل توسيع النسيج بشكل رئيسي من نسيج الألياف والطماطم والمواد الأخرى المقاومة لدرجات الحرارة العالية. يمكن أن يعوض عن الاهتزاز وتشوه المروحة والقنوات.يمكن أن تعوض مفاصل توسيع النسيج عن المحوري، المنتجات الجانبية والزاوية، مع ميزات مثل عدم وجود دفع، وتصميم دعم مبسط، ومقاومة للتآكل، ومقاومة درجات الحرارة العالية، والحد من الضوضاء، والحد من الاهتزاز، وغيرها.انها مناسبة بشكل خاص للأنابيب الساخنة الانفجار والدخان والغبار أنابيب من محطة توليد الكهرباءنسيج ألياف المكافئ غير المعدني والقطن العازل نفسه له وظائف امتصاص الصوت وعزل الاهتزازات.وبالتالي فإنها يمكن أن تقلل بشكل فعال من الضوضاء والاهتزاز من الغلاية، المروحة، وغيرها من الأنظمة. البنية البسيطة، والوزن الخفيف، وسهولة الصيانة. |
الفولاذ المقاوم للصدأ السوبر الأوستنيتي: 254SMO,904L,AL6XN
الفولاذ المقاوم للصدأ2205 الفولاذ مزدوج المراحل(S31803)
الفولاذ المقاوم للصدأ على أساس النيكل: INCOLOY800/800H/800HT/840/825، INCONEL600/601/690/625/X-750
سبيكة Hastelloy C-276/C-22/X،MONEL400/K500
النيكل النقي:N4,N6 ((Ni200,Ni201)
صفيحة التيتانيوم للطابع:GR1,GR2,TA1,TA2
الفولاذ المقاوم للصدأ الأوستنيتي:SUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti
2مفاصل التوسع غير المعدنية
أنواع وتطبيقات المكافئات غير المعدنية:
يمكن تصنيف المكافئات غير المعدنية ، وهي مكونات حاسمة في مختلف البيئات الصناعية ، إلى أربعة أنواع: أسطوانية مستقيمة ، مركبة ، زاوية ،ومفاصل التوسع غير المعدنية.
توفر مفاصل التوسع غير المعدنية الأسطوانية المستقيمة حلًا بسيطًا وفعالًا لاستيعاب الانتقال الحراري وتقليل الإجهاد في أنظمة الأنابيب.
تم تصميم مفاصل التوسع غير المعدنية المركبة للتعامل مع أنماط النزوح الأكثر تعقيدًا ، والتي غالبًا ما توجد في أنابيب منحنية أو غير منتظمة الشكل.
يتم تصميم مفاصل التوسع غير المعدنية الزاوية خصيصًا لاستيعاب الحركات الزاوية ، مما يجعلها مثالية للتطبيقات التي تشهد أنظمة الأنابيب تغييرات في الاتجاه.
مفاصل التوسع غير المعدنية المربعة مناسبة للأنابيب والأنابيب ذات الشكل المربع ، مما يوفر تعويضًا فعالًا للتحول الحراري.

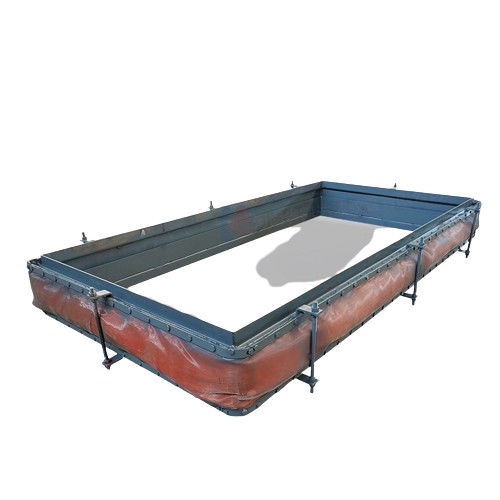

من بين هذه الأنواع ، يلعب مكافئات مستطيلة غير معدنية دورًا حيويًا في قنوات دخن محطات الطاقة. وظيفتها الأساسية هي امتصاص الانحراف الحراري و / أو امتصاص الصدمات ،ضمان التشغيل السلس والفعال لنظام الدخانالمكافئات المستطيلة تأتي في أنواع مختلفة من الاتصالات، بما في ذلك اتصالات الفلنجات واتصالات الفوهات، مما يسمح بالمرونة في التثبيت والتكامل مع الأنظمة القائمة.
|
طول الجزء التعويضي ((h/m)
|
100 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 | 900 | |
|
حجم التعويضات ((nm)
|
النزوح المحوري (x/m) |
-30 | -50 | -75 | -85 | -105 | -125 | -130 | -140 | -165 | -175 | -195 | -205 | -225 | -240 |
| +15 | +20 | +30 | +36 | +45 | +45 | +50 | +55 | +58 | +62 | +66 | +70 | +74 | +80 | ||
|
النزوح الجانبي (y/m) |
±10 | ± 15 | ± 25 | ±30 | ± 45 | ±50 | ±60 | ±68 | ± 7o | ±73 | ±75 | ± 80 | ± 85 | ± 90 | |
|
درجة حرارة العمل (t°C) |
a=100-200،b=200-300,c=300-450,d=450-500,e=500-600,f=600-700,g=700-1000 | ||||||||||||||
|
ضغط العمل P ((Kpa) |
±10~±300، إذا كان المستخدم يحتاج، يمكن تصميم الضغط خارج النطاق بشكل منفصل. |
||||||||||||||
|
معدل التدفق |
a ̇ b | v=8 15 | |||||||||||||
| c?? d | v=8 20 | ||||||||||||||
قناة الصرف من توربينات الغاز
نظام إزالة الكبريت
قنوات الدخان وأنظمة العادم في مختلف الصناعات
غلايات الفحم، غلايات السرير الكبريتية
قنوات الدخان من غلايات حرارة النفايات
3. مكافئات الألياف النسيجية / مفاصل التوسع
المكافئات للأنسجة (مكافئات الألياف) / مفاصل التوسع لها الخصائص التالية:
الغرض: يمكنها تعويض الانتقال المحوري والزاوي ، مع خصائص مثل عدم وجود دفع ، وتصميم دعم مبسط ، ومقاومة للتآكل ، ومقاومة درجات الحرارة العالية ، والحد من الضوضاء ،وعزل الاهتزاز، مما يجعلها مناسبة بشكل خاص لقنوات الهواء الساخن وقنوات الدخان.
جدول المعلمات للمكافآت الدائرية غير المعدنية / مفاصل التوسع:
|
مواصفات المنتجات الدائرية |
دw | د1 | د2 | د3 | ب | د |
عدد ثقوب المسامير ((n) |
|
ملم |
|||||||
| Φ108 | 108 | 200 | 164 | 110 | 10 | 14 | 4 |
| Φ159 | 159 | 251 | 215 | 161 | 8 | ||
| Φ219 | 219 | 311 | 275 | 221 | |||
| Φ273 | 273 | 365 | 330 | 275 | 12 | ||
| Φ325 | 325 | 427 | 385 | 327 | |||
| Φ377 | 377 | 479 | 435 | 379 | |||
| Φ426 | 426 | 528 | 490 | 428 | |||
| Φ480 | 480 | 595 | 540 | 483 | 12 | 18 | |
| Φ530 | 530 | 645 | 600 | 533 | |||
| Φ630 | 630 | 745 | 700 | 633 | |||
| Φ720 | 720 | 843 | 800 | 723 | 16 | ||
| Φ820 | 820 | 943 | 900 | 823 | 20 | ||
| Φ920 | 920 | 1043 | 1000 | 923 | |||
| Φ1020 | 1020 | 1153 | 1100 | 1023 | 14 | 22 | |
| Φ1120 | 1120 | 1253 | 1200 | t123 | |||
| Φ1220 | 1220 | 1353 | 1300 | 1223 | |||
| Φ1320 | 1320 | 1453 | 1400 | 1323 | 24 | ||
| Φ1420 | 1420 | 1553 | 1500 | 1423 | 16 | 28 | |
| Φ1820 | 1820 | 1963 | 1910 | 1823 | 26 | ||
| Φ2020 | 2020 | 2163 | 2110 | 2023 | 32 | ||
| Φ2220 | 2220 | 2363 | 2310 | 2223 | 18 | 36 | |
| Φ2420 | 2420 | 2563 | 2510 | 2423 | 40 | ||
| Φ2820 | 2820 | 2983 | 2915 | 2823 | 20 | 32 | 44 |
| Φ3220 | 3220 | 3383 | 3315 | 3223 | 22 | 52 | |
| Φ3620 | 3620 | 3783 | 3715 | 3623 | 56 | ||
