تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: HNEENERGY
إصدار الشهادات: ASME, ANSI, DIN, JIS,ISO etc.
رقم الموديل: جلد سيليكون غير معدني
شروط الدفع والشحن
الحد الأدنى لكمية: 1
تفاصيل التغليف: حالة خشبية أو البليت أو حسب متطلبات العملاء
وقت التسليم: 7-30 يومًا
شروط الدفع: L/C، T/T، ويسترن يونيون، موني جرام
القدرة على العرض: 30000 قطعة شهريا
دعم مخصص: |
OEM، ODM |
المواد: |
جلد من الفولاذ والسيليكون |
الحجم: |
DN200-6000 (مم) |
درجة حرارة العمل: |
-20~1200(درجة مئوية) |
قوة مقاومة التصادم: |
2.4 ((MPa) |
دعم مخصص: |
OEM، ODM |
المواد: |
جلد من الفولاذ والسيليكون |
الحجم: |
DN200-6000 (مم) |
درجة حرارة العمل: |
-20~1200(درجة مئوية) |
قوة مقاومة التصادم: |
2.4 ((MPa) |
1. مفاصل التوسع ((المكافئات)
المفاصل التوسعية عادة ما يشار إليها باسم المكافئات. وهي تتكون من نفخة واحدة أو أكثر (عنصر مرن) كجسم العمل الرئيسي ، بالإضافة إلى الاتصالات في كلا الطرفين ، والدعم ، والفلينجز ،القنوات، وغيرها من الملحقات.مفاصل التوسع هي هياكل مرنة مثبتة على قذائف السفن أو خطوط الأنابيب لتعويض الإجهاد الإضافي الناجم عن فروق درجة الحرارة والاهتزازات الميكانيكيةمن خلال الاستفادة من التوسع الفعال والانكماش من النفخات، فإنها تعوض التغيرات الأبعاد في خطوط الأنابيب والأنابيب والأوعية وهلم جرا.التي تسببها التوسع الحراري والانكماش، أو تعويض التحولات المحورية والجانبية والزاوية للأنابيب والأنابيب والأوعية ، إلخ. يمكن استخدامها أيضًا لتقليل الضوضاء والاهتزاز وأنظمة إمدادات التدفئة.من أجل منع التشوه أو التلف في أنابيب التدفئة الناجمة عن التوسع الحراري أو الإجهاد الحراري عند تسخين أنابيب التدفئة، يجب تركيب مكافآت على خطوط الأنابيب لتعويض التوسع الحراري للأنابيب،مما يقلل من الإجهاد على جدران خط الأنابيب والقوى الممارسة على الصمامات أو الهياكل الداعمة.
وبما أن مفاصل التوسع هي مكونات تعويض مرنة قادرة على التوسع والانكماش بحرية ، فلها مزايا التشغيل الموثوق به ، والأداء الجيد ، والبنية المدمجة ، وغيرها.ولذلك فإنها تستخدم على نطاق واسع في أقسام مثل الهندسة الكيميائيةهناك أشكال مختلفة من مفاصل التوسع المستخدمة على السفن، حيث أن مفصل التوسع على شكل U هو الأكثر استخدامًا من حيث شكل النفخات.تليها مفاصل على شكل Ω وشكل Cأما بالنسبة لمفاصل التوسع المستخدمة في خطوط الأنابيب، فهي تصنف وفقًا للتعويض الهيكلي في مفصل التوسع العالمي، مفصل التوسع المتوازن للضغط، مفصل التوسع المرن،ومفصل توسع الجهاز.
| البند الرئيسي | التصنيف | الوصف |
|
مفصل التوسع المعدني |
مفصل توسع الكوع |
ثني الأنابيب إلى شكل U أو شكل آخر ، والمعروف أيضًا باسم ثنيات التوتر ، هي نوع من مفاصل التوسع التي تستخدم قدرة التشوه المرن للشكل للتعويض.مزاياه قوة جيدة، طول عمر الخدمة، والإنتاج في الموقع. العيوب هي استهلاك المساحة، ارتفاع استهلاك الصلب، وارتفاع مقاومة الاحتكاك.هذا النوع من المفاصل التوسع يستخدم على نطاق واسع في أنابيب البخار المختلفة والأنابيب الطويلة. |
|
المفصل التوسعي
|
يحتوي مفصل توسع النفخات، المصنوع من النفخات المعدنية، على قدرات توسع وتقلص على طول الاتجاه المحوري للأنابيب، إلى جانب درجة صغيرة من الانحناء.الحماية أو الحلقات في كلا الطرفين تمنع تجاوز مبلغ التعويض المسموح به، بينما يتم تثبيت دعامات الدليل على أطراف خطوط الأنابيب المجاورة. هناك أيضًا مفاصل توسع زاوية وعرضية للتعويض عن تشوهات أنابيب الدوران والجانبية.هذه المفاصل توفر مساحة، توفير المواد، والتصنيف، والإنتاج الضخم المزايا، ولكن لديهم عمر قصير نسبيا. عادة ما تستخدم في خطوط الأنابيب قصيرة، منخفضة درجة الحرارة، وانخفاض الضغط،نطاق التطبيق من المفاصل التوسع النفخة تتوسع بسبب التقدم في تكنولوجيا إنتاج النفخةالآن، يمكن استخدامها في أنظمة الأنابيب مع ضغط أقصى 6.0 MPa. |
|
|
مفصل التوسع النوع الزلق |
يحتوي مفصل التوسع النوع المنزلق على الأكمام الداخلية والخارجية التي تمكن الحركة المحورية ، مختومة بصندوق حشو. |
|
|
مفصل التوسع غير المعدني |
المفاصل الموسعة المطاطية |
تتكون من مواد مطاطية وصبغات مطاطية مركبة ، والشرائح الفولاذية ، والأغلفة ، ومواد العزل ، وتستخدم أساسًا للاتصالات المرنة بين مختلف المراوح والأنابيب.وظائفها تشمل امتصاص الصدمات، تخفيف الضوضاء، الختم، المقاومة المتوسطة، السهولة في التنقل والتركيب.إزالة الدخان والغبار في مجال حماية البيئة. |
|
مفصل التوسع في النسيج |
المفصل التوسعي للنسيج ، المصنوع في المقام الأول من نسيج الألياف ، المطاط ، وغيرها من المواد المقاومة للحرارة ، يعوض بشكل فعال عن الاهتزازات والتشوهات في المروحة والقنوات.قدراته تمتد إلى المحوري، تعويضات جانبية و زاوية، مما يوفر فوائد مثل التشغيل الخالي من الدفع، وتصميم الدعم المبسط، ومقاومة التآكل والحرارة، وتقليل الضوضاء والاهتزاز.وهو مناسب بشكل مثالي للاستخدام في أنابيب التفجير الساخن وأنابيب الدخان والغبار في محطات توليد الطاقةنسيج الألياف والقطن العازل داخل المكافئ غير المعدني يساهم أيضا في امتصاص الصوت وعزل الاهتزاز، مما يقلل بشكل كبير من الضوضاء والاهتزاز في المرجل.المروحةهذا التصميم يفتخر ببنية بسيطة، وخفيفة الوزن، وسهولة الصيانة. |
الفولاذ المقاوم للصدأ السوبر الأوستنيتي: 254SMO ، 904L ، AL6XN
- هذه السبائك تظهر مقاومة عالية للتآكل، وخاصة في البيئات القاسية التي تحتوي على أيونات الكلوريد.غالبا ما تستخدم في التطبيقات التي تتطلب مقاومة التآكل ممتازة وقوة عالية.
الفولاذ المقاوم للصدأ المزدوج: 2205 الفولاذ مزدوج المرحلة (S31803)
- الفولاذ المقاوم للصدأ المزدوج يقدم مزيجا من القوة العالية ومقاومة التآكل الممتازة.يتم استخدامها عادة في التطبيقات التي تتطلب مقاومة لتآكل الإجهاد.
الفولاذ المقوس على أساس النيكل: INCOLOY800/800H/800HT/840/825، INCONEL600/601/690/625/X-750
- الفولاذ المقاوم للآليات على أساس النيكل يقدم قوة عالية درجة الحرارة ومقاومة للتآكل استثنائية.وتوربينات الغاز.
سبيكة هاستيلو: C-276/C-22/X، MONEL400/K500
- تظهر سبائك Hastelloy مقاومة متميزة لمجموعة واسعة من البيئات التآكلية، بما في ذلك الأحماض المأكسة والحد من، والبيئات الغازية عالية درجة الحرارة.سبائك مونيل تقدم مقاومة ممتازة للتآكل والتآكل في البيئات البحرية والكيميائية.
النيكل النقي: N4، N6 (Ni200، Ni201)
- يظهر النيكل النقي مقاومة عالية للتآكل والأكسدة عند درجات حرارة مرتفعة. وهو يستخدم عادة في مجال المعالجة الكيميائية والإلكترونيات وصناعات الطيران.
لوحة التيتانيوم للطابع: GR1، GR2، TA1، TA2
- لوحات التيتانيوم معروفة بنسبة قوة عالية إلى الوزن، ومقاومة التآكل الممتازة، والتوافق البيولوجي.وتطبيقات طبية.
الفولاذ المقاوم للصدأ الأوستنيتي: SUS304، SUS304L، SUS316, SUS316L، SUS310S، SUS321, SUS316Ti
- الفولاذ المقاوم للصدأ الأوستنيتي غير مغناطيسي ويمتلك مقاومة ممتازة للتآكل ، والقدرة على التشكيل الجيدة ، والقدرة على اللحام.المعالجة الكيميائية، والأجهزة الطبية.

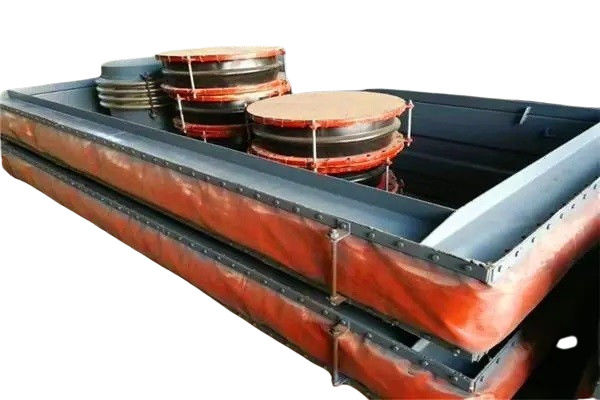

2مفاصل التوسع غير المعدنية
يمكن تقسيم المكافئات غير المعدنية إلى الأنواع التالية: مفاصل التوسع غير المعدنية الأسطوانية المستقيمة ، مفاصل التوسع غير المعدنية المركبة ، مفاصل التوسع غير المعدنية الزاوية ،ومفاصل التوسع غير المعدنية.
المكافئات غير المعدنية المستطيلة تستخدم بشكل رئيسي في قنوات الدخان في محطات توليد الكهرباء لاستيعاب الانحراف الحراري و / أو امتصاص الصدمات.أنواع الاتصالات للمكافآت غير المعدنية مستطيلة تشمل اتصالات الفلنجات واتصالات الفوهات.
|
طول الجزء التعويضي ((h/m)
|
100 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 | 900 | |
|
حجم التعويضات ((nm)
|
النزوح المحوري (x/m) |
-30 | -50 | -75 | -85 | -105 | -125 | -130 | -140 | -165 | -175 | -195 | -205 | -225 | -240 |
| +15 | +20 | +30 | +36 | +45 | +45 | +50 | +55 | +58 | +62 | +66 | +70 | +74 | +80 | ||
|
النزوح الجانبي (y/m) |
±10 | ± 15 | ± 25 | ±30 | ± 45 | ±50 | ±60 | ±68 | ± 7o | ±73 | ±75 | ± 80 | ± 85 | ± 90 | |
|
درجة حرارة العمل (t°C) |
a=100-200،b=200-300,c=300-450,d=450-500,e=500-600,f=600-700,g=700-1000 | ||||||||||||||
|
ضغط العمل P ((Kpa) |
±10~±300، إذا كان المستخدم يحتاج، يمكن تصميم الضغط خارج النطاق بشكل منفصل. |
||||||||||||||
|
معدل التدفق |
a ̇ b | v=8 15 | |||||||||||||
| c?? d | v=8 20 | ||||||||||||||
قناة الصرف من توربينات الغاز
نظام إزالة الكبريت
قنوات الدخان وأنظمة العادم في مختلف الصناعات
غلايات الفحم، غلايات السرير الكبريتية
قنوات الدخان من غلايات حرارة النفايات
3الجمع المكافئ / التوسع الدائري غير المعدني
المكافئات الدائرية غير المعدنية / مفاصل التوسيع تقدم العديد من المزايا الرئيسية:
1تعويض التوسع الحراري: يمكنها التعويض في اتجاهات متعددة ، مما يوفر مرونة متفوقة مقارنة مع تعويضات المعادن ، التي تقدم عادة تعويضًا ذو محور واحد.
2تعويض أخطاء المواءمة: تعويضات الألياف تلغي بشكل فعال مشاكل عدم المواءمة الناتجة عن أخطاء النظام أثناء اتصالات خطوط الأنابيب.
3الحد من الضوضاء وعزل الاهتزاز:خصائص امتصاص الصوت والعزل عن الاهتزازات المتأصلة للأنسجة المصنوعة من الألياف والقطن العازل تقلل من الضوضاء والاهتزاز في أنظمة مثل المرجل والمروحة.
4لا توجد قوة دفع عكسية: مع وجود نسيج من الألياف كمادة رئيسية، لا يوجد انتقال للقوة، مما يسهل التصميم ويتجنب الحاجة إلى دعم كبير، مما يوفر على المواد والعمل.
5مقاومة درجات الحرارة العالية والتآكل: المواد المختارة من البلاستيكات الفلورية والسيليكون توفر مقاومة ممتازة لدرجات الحرارة العالية والتآكل.
6أداء الختم الموثوق به: مكافئات الألياف تضمن تشغيل خال من التسرب مع نظام إنتاج وتجميع كامل.
7الوزن الخفيف والبنية البسيطة، وسهولة التثبيت والصيانة: بنيتها الخفيفة والبسيطة تجعلها مريحة لتركيب وصيانة.
8التكلفة الفعالة: يتم تسعيرها في 1/2 إلى 1/5 من مكافآت المعادن المستوردة ، وتقدم تأثيرات ضبابية جيدة وعمر خدمة طويل.الحواف الكبيرة بدون غشاشات تقلل من التكاليف وتسمح بالتركيب المباشر.
