تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: HNEENERGY
إصدار الشهادات: ASME, ANSI, DIN, JIS,ISO etc.
رقم الموديل: جلد سيليكون غير معدني
شروط الدفع والشحن
الحد الأدنى لكمية: 1
تفاصيل التغليف: حالة خشبية أو البليت أو حسب متطلبات العملاء
وقت التسليم: 7-30 يومًا
شروط الدفع: L/C، T/T، ويسترن يونيون، موني جرام
القدرة على العرض: 30000 قطعة شهريا
دعم مخصص: |
OEM، ODM |
المواد: |
جلد من الفولاذ والسيليكون |
الحجم: |
DN200-6000 (مم) |
درجة حرارة العمل: |
-20~1200(درجة مئوية) |
قوة مقاومة التصادم: |
2.4 ((MPa) |
دعم مخصص: |
OEM، ODM |
المواد: |
جلد من الفولاذ والسيليكون |
الحجم: |
DN200-6000 (مم) |
درجة حرارة العمل: |
-20~1200(درجة مئوية) |
قوة مقاومة التصادم: |
2.4 ((MPa) |
1مفاصل التوسع
المفاصل التوسعية ، المعروفة أيضًا باسم المكافآت ، تتميز بتصميم مرن يتضمن نفخة واحدة أو أكثر (مكونات مرنة) وموصلات ودعامات وشرائح وقنوات وغيرها من الملحقات.تركيب على قذائف السفن أو خطوط الأنابيب، تهدف هذه الهياكل إلى تخفيف الضغوط الإضافية الناجمة عن اختلافات درجة الحرارة والاهتزازات الميكانيكية.أنها تعوض عن التغيرات الأبعاد في خطوط الأنابيب، القنوات والأوعية بسبب التوسع الحراري والانكماش. بالإضافة إلى ذلك، فإنها تعدل للتحركات المحورية والجانبية والزاوية،توفير حل للحد من الضوضاء والاهتزاز في أنظمة إمدادات التدفئة.
لمنع أنابيب التدفئة من التشوه أو الضرر الناجم عن التوسع الحراري والإجهاد الحراري ، فإن المكافآت ضرورية. من خلال استيعاب التوسع الحراري في الأنابيب ،أنها تقلل من الإجهاد على جدران خطوط الأنابيب وتقلل من القوى التي تعمل على الصمامات أو الهياكل الداعمة.
وبسبب طبيعتها المرنة وقدرتها على التوسع والانكماش بحرية، توفر مفاصل التوسع عملية موثوقة، وأداء ممتاز، وهيكل مضغوط.يستخدمون على نطاق واسع في مختلف الصناعاتالمفاصل التوسعية على شكل U هي المفاصل التوسعية الأكثر شيوعًا للمساحة ، تليها المفاصل على شكل Ω وشكل C.يتم تصنيف مفاصل توسيع خطوط الأنابيب على أساس التعويض الهيكلي، مثل المفاصل العالمية ، الموازنة للضغط ، المفصلة ، ومفاصل التوسع.
| البند الرئيسي | التصنيف | الوصف |
|
مفصل التوسع المعدني |
مفصل توسع الكوع |
منحنيات التوتر، حيث يتم تشكيل الأنابيب إلى شكل U أو تشكيلات أخرى،تعمل كنوع من مفصل التوسع الذي يستغل خصائص التشوه المرن للشكل للتعويض عن التغيرات الأبعاديةفوائدها تكمن في القوة الممتازة ، ومدة الخدمة الطويلة ، والقدرة على إنتاجها في الموقع. ومع ذلك ، فإنها يمكن أن تكون مساحة تستهلك ، وتتطلب استهلاكًا أعلى من الصلب ،ويمتلك مقاومة أكبر للارتكابعلى الرغم من هذه العيوب ، يتم استخدام منحنيات التوتر على نطاق واسع في أنظمة أنابيب البخار المختلفة وأنابيب الأنابيب الطويلة. |
|
المفصل التوسعي
|
يقدم مفصل توسيع النفخات ، المصنوع من النفخات المعدنية ، توسيعًا وتقلصًا محوريًا على طول خط الأنابيب ، بالإضافة إلى قدرات ثنائية محدودة.للحماية من تجاوز الحد الأقصى للمكافأة المسموح بها، يتم تركيب قضبان أو حلقات واقية في كلا طرفي النفخات ، بينما يتم تثبيت دعامات توجيه على أطراف خطوط الأنابيب المتصلة.تتوفر مفاصل التوسع الزاوي والجانبي لتعويض التشوهات الدورانية والجانبية في خطوط الأنابيب. فوائد هذه المفاصل التوسعية تشمل كفاءة الفضاء، والحفاظ على المواد، وسهولة التوحيد القياسي، وقدرات الإنتاج الضخم.العمر القصير نسبياً هو عيبعادة، يتم استخدام مفاصل توسع البوق في خطوط أنابيب قصيرة مع درجات حرارة ضغط منخفضة. ومع ذلك، مع التقدم في تكنولوجيا إنتاج البوق،نطاق التطبيقات لهذا النوع من المفاصل التوسعية يتوسعفي الوقت الحاضر، يمكن استخدام مفاصل توسع النفخ في أنظمة الأنابيب مع ضغط أقصى 6.0 MPa. |
|
|
مفصل التوسع النوع الزلق |
المفصل التوسعي من النوع المنزلق هو جهاز متعدد الاستخدامات يستخدم الأكمام الداخلية والخارجية القادرة على الحركة المحورية النسبية للتعويض عن التوسع الحراري والدوران المحوري في خطوط الأنابيب.الفضاء بين الأكمام مغلقة مع صندوق حشو، مما يضمن أن تنتقل كلا طرفي الأنابيب على نفس المحور أثناء العمل. تشمل المكونات الرئيسية لهذا المفاصل التوسعي الأغلفة (أنابيب الأساس) والقذائف ومواد الختم. تم تصميمه للتعامل مع المياه الساخنة والبخار ووسائط الدهون ،تقدم حجم صغير مع مبلغ تعويض كبيرينزلق الغطاء الداخلي ضد الغطاء الخارجي لتعويض التوسع الحراري ، مع الحفاظ على ختم ديناميكي ذو أداء عالي. الختم بين الغلاف والغلاف الداخلي يستخدم مادة اصطناعية جديدة يمكنها تحمل درجات الحرارة العالية ومقاومة التآكل والشيخوخة.هذه المادة لديها نطاق درجة الحرارة من -40 إلى 150 درجة مئوية، ويمكن أن تصل إلى 350 درجة مئوية في ظل ظروف خاصة. وهذا يضمن ليس فقط الزحف المحوري ولكن أيضا منع تسرب من الوسط داخل الأنابيب. بشكل عام ، يوفر مفصل التوسع النوع المنزلق حلًا موثوقًا وفعالًا للتعويض عن التوسع الحراري والدوران المحوري في خطوط الأنابيب ،مع الحفاظ على ختم آمن وتوسيع عمر النظام. |
|
|
مفصل التوسع غير المعدني |
المفاصل الموسعة المطاطية |
تتكون من مواد مطاطية وصبغات مطاطية مركبة ، والشرائح الفولاذية ، والأغلفة ، ومواد العزل ، وتستخدم أساسًا للاتصالات المرنة بين مختلف المراوح والأنابيب.وظائفها تشمل امتصاص الصدمات، تخفيف الضوضاء، الختم، المقاومة المتوسطة، السهولة في التنقل والتركيب.إزالة الدخان والغبار في مجال حماية البيئة. |
|
مفصل التوسع في النسيج |
يتم تصنيع مفصل توسيع النسيج بشكل رئيسي من نسيج الألياف والطماطم والمواد الأخرى المقاومة لدرجات الحرارة العالية. يمكن أن يعوض عن الاهتزاز وتشوه المروحة والقنوات.يمكن أن تعوض مفاصل توسيع النسيج عن المحوري، المنتجات الجانبية والزاوية، مع ميزات مثل عدم وجود دفع، وتصميم دعم مبسط، ومقاومة للتآكل، ومقاومة درجات الحرارة العالية، والحد من الضوضاء، والحد من الاهتزاز، وغيرها.انها مناسبة بشكل خاص للأنابيب الساخنة الانفجار والدخان والغبار أنابيب من محطة توليد الكهرباءنسيج ألياف المكافئ غير المعدني والقطن العازل نفسه له وظائف امتصاص الصوت وعزل الاهتزازات.وبالتالي فإنها يمكن أن تقلل بشكل فعال من الضوضاء والاهتزاز من الغلاية، المروحة، وغيرها من الأنظمة. البنية البسيطة، والوزن الخفيف، وسهولة الصيانة. |
الفولاذ المقاوم للصدأ السوبر الأوستنيتي: 254SMO,904L,AL6XN
الفولاذ المقاوم للصدأ2205 الفولاذ مزدوج المراحل(S31803)
الفولاذ المقاوم للصدأ على أساس النيكل: INCOLOY800/800H/800HT/840/825، INCONEL600/601/690/625/X-750
سبيكة Hastelloy C-276/C-22/X،MONEL400/K500
النيكل النقي:N4,N6 ((Ni200,Ni201)
صفيحة التيتانيوم للطابع:GR1,GR2,TA1,TA2
الفولاذ المقاوم للصدأ الأوستنيتي:SUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti
2مفاصل التوسع غير المعدنية
يمكن تقسيم المكافئات غير المعدنية إلى الأنواع التالية: مفاصل التوسع غير المعدنية الأسطوانية المستقيمة ، مفاصل التوسع غير المعدنية المركبة ، مفاصل التوسع غير المعدنية الزاوية ،ومفاصل التوسع غير المعدنية.

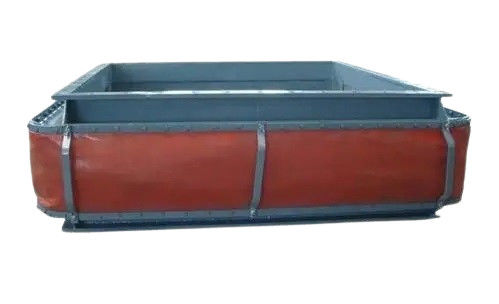

المكافئات غير المعدنية المستطيلة تستخدم بشكل رئيسي في قنوات الدخان في محطات توليد الكهرباء لاستيعاب الانحراف الحراري و / أو امتصاص الصدمات.أنواع الاتصالات للمكافآت غير المعدنية مستطيلة تشمل اتصالات الفلنجات واتصالات الفوهات.
|
طول الجزء التعويضي ((h/m)
|
100 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 | 900 | |
|
حجم التعويضات ((nm)
|
النزوح المحوري (x/m) |
-30 | -50 | -75 | -85 | -105 | -125 | -130 | -140 | -165 | -175 | -195 | -205 | -225 | -240 |
| +15 | +20 | +30 | +36 | +45 | +45 | +50 | +55 | +58 | +62 | +66 | +70 | +74 | +80 | ||
|
النزوح الجانبي (y/m) |
±10 | ± 15 | ± 25 | ±30 | ± 45 | ±50 | ±60 | ±68 | ± 7o | ±73 | ±75 | ± 80 | ± 85 | ± 90 | |
|
درجة حرارة العمل (t°C) |
a=100-200،b=200-300,c=300-450,d=450-500,e=500-600,f=600-700,g=700-1000 | ||||||||||||||
|
ضغط العمل P ((Kpa) |
±10~±300، إذا كان المستخدم يحتاج، يمكن تصميم الضغط خارج النطاق بشكل منفصل. |
||||||||||||||
|
معدل التدفق |
a ̇ b | v=8 15 | |||||||||||||
| c?? d | v=8 20 | ||||||||||||||
قناة الصرف من توربينات الغاز
نظام إزالة الكبريت
قنوات الدخان وأنظمة العادم في مختلف الصناعات
غلايات الفحم، غلايات السرير الكبريتية
قنوات الدخان من غلايات حرارة النفايات
3الجمع المكافئ / التوسع الدائري غير المعدني
المكافئ الدائري غير المعدني / مفصل التوسع له الخصائص الرئيسية التالية:
تعويض التوسع الحراري: يمكنه التعويض في اتجاهات متعددة ، حيث يتفوق إلى حد كبير على المكافئين المعدنيين الذين يمكنهم توفير تعويض محور واحد فقط.
تعويضاتخطأ تركيب: بسبب أخطاء النظام التي لا مفر منها أثناء اتصالات خطوط الأنابيب، مكافآت الأليافعدم التوافق.
الحد من الضوضاءاهتزازالعزل: الألياف النسيجية والقطن العازل تمتلك بطبيعتها وظائف امتصاص الصوت وعزل الاهتزاز، مما يقلل بشكل فعال من الضوضاء والاهتزاز في أنظمة مثل المرجل والمروحة.
لا يوجد دفع عكسي: نظرًا لأن المادة الرئيسية هي نسيج الألياف ، لا يوجد انتقال للقوة. يسهل استخدام مكافآت الألياف التصميم ، ويتجنب الحاجة إلى دعم كبير ،وتوفير المواد الكبيرة والعمل.
مقاومة ممتازة لدرجات الحرارة العالية والتآكل: فلور البلاستيك والمواد السيليكونية المختارة لديها مقاومة ممتازة لدرجات الحرارة العالية والتآكل.
أداء الختم الجيد: مع نظام إنتاج وتجميع كامل نسبيًا ، تضمن مكافآت الألياف عدم وجود تسرب.
خفيف الوزن، بنية بسيطة، تركيب مريح والصيانة.
سعر أقل مقارنة مع مكافئات المعادن ، جودة أفضل من المنتجات المستوردة: السعر هو 1/2 إلى 1/5 من المنتجات المستوردة ، مع آثار هبوط جيدة.
أداء الختم الجيد: يستخدم شرائح كبيرة بدون غشاشات ، مما يقلل من التكاليف ويضمن التثبيت المباشر.
حياة طويلة
