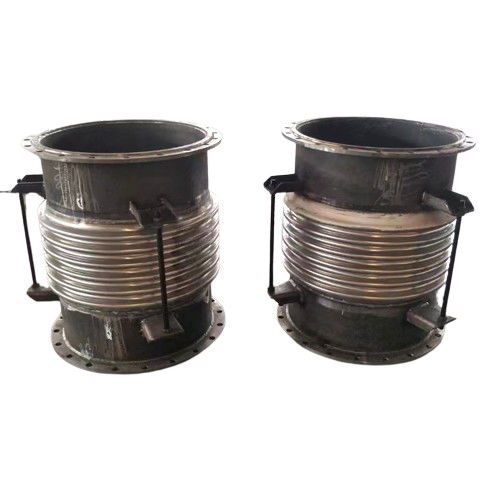

ضغط متوازنة التدفقات مفاصل التوسع DN100 - DN3000 ملم

الضغط المتوازن يرتفع مفاصل التوسع

1ضغط الكوع متوازن المفاصل التوسعية

المفاصل الموازنة للضغط في المرفق تتكون من جزأين:الجزء الأمامي ((نهاية القناة) الذي يحتوي على اثنين من النفخات العمل التي يمكن أن تمتص الانحرافات الجانبية الناتجة عن قسم الأنابيب المنحني؛الجزء الخلفي ((نهاية الميزان): هناك نبرة ميزان واحدة.

هذا النوع من مفصل التوسع يستخدم عادة في المضخات والضاغطات وتوربينات البخار وأنظمة الأنابيب الأخرى الحساسة للحمل. يمكنه امتصاص الاهتزازات ، والحد من الضوضاء ،وحماية المعدات للعمل المستقروغالبا ما يتم تثبيته في تغييرات اتجاه خط الأنابيب (مثل L-شكل،خطوط أنابيب على شكل Z) أو في خطوط أنابيب فضائية متصلة بمعدات لتعويض الانحراف المحوري والجانبي دون توليد قوة ضغط داخلية على نظام خطوط الأنابيبيستخدم في المقام الأول لاستيعاب التحرّك المحوري والجانبي المشترك وتوازن قوة الضغط للنابضات، وهو مناسب للتطبيقات التي لا يسمح فيها بدفع كبير.

• ضغط التصميم: 0.1 - 0.25 MPa
• درجة حرارة التصميم: -25 - 450 درجة مئوية
• نوع الاتصال: الجهاز الجهاز الجهاز الجهاز الجهاز
• قطر اسمي: DN100 - DN3000 مم (يمكن تخصيصه لأي حجم)
• المعيار: EJMA، ASME، GB/T 12777-2019

2ضغط الأنابيب المتوازنة

يتكون المفاصل الموازنة للضغط في الخط من نبتة عمل أو نبتتين عملتين، نبتة متوازنة، قضبان ربط عمل ومكونات هيكلية أخرى متصلة بواسطة أنبوب وسط.يستخدم هذا النوع من مفاصل التوسع بشكل رئيسي لاستيعاب الانتقال المشترك المحوري والجانبي وتوازن قوة الدفع الضغطية للنابضات. يتم استخدامه بشكل عام في خطوط الأنابيب المستقيمة عالية الضغط ،حيث يتم تحمل قوة الدفع الضغطية من قبل المكونات الهيكلية للبرج نفسه، ويعتبر الدعم الثابت لخط الأنابيب فقط قوة مرونة النفخات ومقاومة الاحتكاك للخط الأنابيب.

• ضغط التصميم: 0.1 - 2.5 ميجا بايت
• درجة حرارة التصميم: -25 - 450 درجة مئوية
• نوع الاتصال: الجهاز الجهاز الجهاز الجهاز الجهاز
• قطر اسمي: DN100 - DN3000 مم (يمكن تخصيصه لأي حجم)
• المعيار: EJMA، ASME، GB/T 12777-2019
