مكافئات 304 الفولاذ المقاوم للصدأ المفاصل التوسعية DN100 مع اتصال اللفافة

مفصل التوسع المعدني

المفصل التوسعي

ثني الأنابيب إلى شكل U أو شكل آخر ، والمعروف أيضًا باسم ثنيات التوتر ، هي نوع من مفاصل التوسع التي تستخدم قدرة التشوه المرن للشكل للتعويض.مزاياه قوة جيدة، طول عمر الخدمة، والإنتاج في الموقع. العيوب هي استهلاك المساحة، ارتفاع استهلاك الصلب، وارتفاع مقاومة الاحتكاك.هذا النوع من المفاصل التوسع يستخدم على نطاق واسع في أنابيب البخار المختلفة والأنابيب الطويلة.

المفصل التوسعي

مفصل توسع النفخات هو مفصل توسع مصنوع من النفخات المعدنية. يمكنه التوسع والانكماش على طول الاتجاه المحوري للأنابيب ، ويسمح أيضًا بكمية صغيرة من الانحناء.لمنع تجاوز مبلغ التعويض المسموح به، يتم تثبيت قضبان أو حلقات واقية في كلا طرفي النفخات ، ويتم تثبيت دعامات التوجيه في كلا طرفي خطوط الأنابيب المتصلة. هناك أيضًا مفاصل توسع زاوية وعرضية ،يمكن استخدامها للتعويض عن تشوهات الدوران والتشوهات الجانبية للأنابيبمزايا هذه المفاصل التوسعية هي توفير المساحة، توفير المواد، سهولة التوحيد القياسي، والإنتاج الضخم، ولكن العيب هو العمر القصير نسبيا.يتم استخدام مفاصل التوسع في الأنابيب القصيرة مع درجة حرارة ضغط منخفضةمع تحسين تكنولوجيا إنتاج النفخات ، يتم توسيع نطاق تطبيق هذا النوع من المفاصل التوسعية.يمكن استخدام مفاصل التوسع في أنظمة الأنابيب بضغط أقصى 6.0 مبا

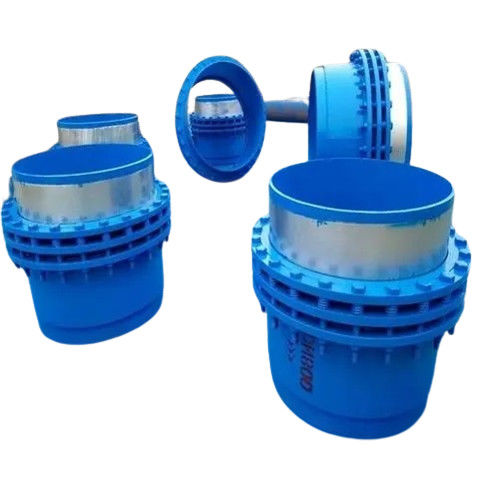

مفصل التوسع النوع الزلق

المفصل التوسعي من النوع المنزلق يتكون من الأغلفة الداخلية والخارجية القادرة على الحركة المحورية النسبية ، مغلقة باستخدام صندوق حشو. إنه يضمن الحركة المتجانسة لأطراف الأنابيب. المنتج ،المكونة من أغطية (أنابيب النواة)مع تصميمه المدمج وقدرته التعويضية الكبيرة، فإنه يناسب المياه الساخنة والبخار والشحوم.الغطاء الداخلي، متصلة بالخط الأنابيب، تستخدم تصميم سدادة ديناميكية ذاتية الأداء عالية. إنه ينزلق بحرية داخل الغلاف لاستيعاب توسع خط الأنابيب والانكماش،تلبية متطلبات الختم- تسجيل جديد من مواد اصطناعية بين الغلاف والغلاف الداخلي يقاوم درجات الحرارة العالية والتآكل والشيخوخة، يعمل من -40 إلى 150 درجة مئوية، وحتى 350 درجة مئوية في ظروف خاصة.هذا يضمن الانزلاق المحوري مع منع تسرب المتوسط.

مفصل التوسع غير المعدني

المفاصل الموسعة المطاطية

تتكون من مواد مطاطية وصبغات مطاطية مركبة ، والشرائح الفولاذية ، والأغلفة ، ومواد العزل ، وتستخدم أساسًا للاتصالات المرنة بين مختلف المراوح والأنابيب.وظائفها تشمل امتصاص الصدمات، تخفيف الضوضاء، الختم، المقاومة المتوسطة، السهولة في التنقل والتركيب.إزالة الدخان والغبار في مجال حماية البيئة.

مفصل التوسع في النسيج

يتم تصنيع مفصل توسيع النسيج بشكل رئيسي من نسيج الألياف والطماطم والمواد الأخرى المقاومة لدرجات الحرارة العالية. يمكن أن يعوض عن الاهتزاز وتشوه المروحة والقنوات.يمكن أن تعوض مفاصل توسيع النسيج عن المحوري، المنتجات الجانبية والزاوية، مع ميزات مثل عدم وجود دفع، وتصميم دعم مبسط، ومقاومة للتآكل، ومقاومة درجات الحرارة العالية، والحد من الضوضاء، والحد من الاهتزاز، وغيرها.انها مناسبة بشكل خاص للأنابيب الساخنة الانفجار والدخان والغبار أنابيب من محطة توليد الكهرباءنسيج ألياف المكافئ غير المعدني والقطن العازل نفسه له وظائف امتصاص الصوت وعزل الاهتزازات.وبالتالي فإنها يمكن أن تقلل بشكل فعال من الضوضاء والاهتزاز من الغلاية، المروحة، وغيرها من الأنظمة. البنية البسيطة، والوزن الخفيف، وسهولة الصيانة.
