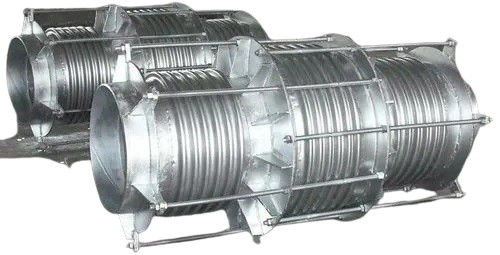

ODM DN65-DN3000 المعادن المفاصل التوسع مع اللحاء المزدوج

مفصل التوسع المعدني

المفصل التوسعي

تشكيل الأنابيب إلى شكل U أو تكوينات بديلة، تعرف باسم انحناءات التوتر،تشكل شكل من أشكال المفاصل التوسعية التي تستفيد من قدرة المادة على التشوه المرن للتعويضفهي تفتخر بقوة ممتازة، ومدة خدمة طويلة، وقدرة على الإنتاج في الموقع. ومع ذلك، فإنها لديها أيضا عيوب مثل احتلال مساحة كبيرة،تتطلب استهلاكًا أعلى من الصلبعلى الرغم من هذه القيود ، يتم استخدام انحناءات التوتر على نطاق واسع في أنظمة أنابيب البخار المختلفة وأنابيب طويلة.

المفصل التوسعي

مفصل توسع النفخات هو مفصل توسع مصنوع من النفخات المعدنية. يمكنه التوسع والانكماش على طول الاتجاه المحوري للأنابيب ، ويسمح أيضًا بكمية صغيرة من الانحناء.لمنع تجاوز مبلغ التعويض المسموح به، يتم تثبيت قضبان أو حلقات واقية في كلا طرفي النفخات ، ويتم تثبيت دعامات التوجيه في كلا طرفي خطوط الأنابيب المتصلة. هناك أيضًا مفاصل توسع زاوية وعرضية ،يمكن استخدامها للتعويض عن تشوهات الدوران والتشوهات الجانبية للأنابيبمزايا هذه المفاصل التوسعية هي توفير المساحة، توفير المواد، سهولة التوحيد القياسي، والإنتاج الضخم، ولكن العيب هو العمر القصير نسبيا.يتم استخدام مفاصل التوسع في الأنابيب القصيرة مع درجة حرارة ضغط منخفضةمع تحسين تكنولوجيا إنتاج النفخات ، يتم توسيع نطاق تطبيق هذا النوع من المفاصل التوسعية.يمكن استخدام مفاصل التوسع في أنظمة الأنابيب بضغط أقصى 6.0 مبا

مفصل التوسع النوع الزلق

المفصل التوسعي من النوع المنزلق يتكون من الأغلفة الداخلية والخارجية التي تسمح بالحركة المحورية ، مغلقة بواسطة صندوق حشو. إنه يعوض عن التوسع المحوري وتدوير خطوط الأنابيب. مع الأغلفة والقذائفومواد الختم، إنها صغيرة الكتلة لكنها تقدم تعويضات كبيرة مثالية للمياه الساخنة والبخار والشحوم ، إنها تنزلق لتعويض التوسع الحرارييستخدم أغطية ديناميكية ذاتية الأداء عالية للانزلاق الحر والختم. باستخدام أغطية مادة اصطناعية ، فإنه يتحمل درجات الحرارة العالية ، والتآكل ، والشيخوخة. فإنه يضمن الانزلاق المحوري ويمنع تسرب الوسيط داخل الأنابيب.

مفصل التوسع غير المعدني

المفاصل الموسعة المطاطية

تتكون من مواد مطاطية وصبغات مطاطية مركبة ، والشرائح الفولاذية ، والأغلفة ، ومواد العزل ، وتستخدم أساسًا للاتصالات المرنة بين مختلف المراوح والأنابيب.وظائفها تشمل امتصاص الصدمات، تخفيف الضوضاء، الختم، المقاومة المتوسطة، السهولة في التنقل والتركيب.إزالة الدخان والغبار في مجال حماية البيئة.

مفصل التوسع في النسيج

تتكون مفاصل توسيع الأقمشة في المقام الأول من نسيج الألياف والمطاط والمواد الأخرى المقاومة لدرجات الحرارة العالية.أنها تخدم لتعويض الاهتزاز والتشوه التي يعاني منها المروحة والأنابيبيمكن لهذه المفاصل التعامل مع التعويض المحوري والجانبي والزاوي دون توليد الدفع، مما يسهل تصميم الدعم.الحد من الضوضاء، وتقليل الاهتزازات. مناسبة بشكل خاص لأنابيب التفجير الساخنة وأنابيب الدخان والغبار في محطات توليد الكهرباء ،هذه المكافئات غير المعدنية أيضاً تمتص الصوت وتعزل الاهتزازات بسبب نسيج الألياف والقطن العازلنتيجة لذلك ، فإنها تقلل بشكل فعال من الضوضاء والاهتزاز في أنظمة المرجل والمروحة. مع بنية بسيطة وخفيفة الوزن وسهولة الصيانة ، فإن مفاصل توسيع النسيج عملية للغاية.
