واحد والعالمية المربوطة بيلوز توسيع المفاصل قطر DN100 ~ DN3000mm

المفاصل المرتبطة بالأسفل

• المفاصل التوسعية المفردة المربوطة

يتكون مرفق التوسع المفرد للنابضات المربوطة من نابضات متصلة بنهاية إما بأطراف مصفحة أو بنهاية شرائح ثابتة. على غرار مرفق التوسع الموحد ،الفرق يكمن في إدراج نظام قضيب ربط قادر على تحمل قوة الضغطيستخدم في المقام الأول لاستيعاب الانتقال المحوري وكمية صغيرة من الانتقال الجانبي.يسمح بتحريك المحور إلى وضع محددعندما تكون مجهزة بعصي ربط اثنين ، فإنها يمكن أن تمتص أيضًا الحركة الزاوية داخل طائرة واحدة. هذا النوع من مفصل التوسع مناسب لنظم الأنابيب دون مرساة رئيسية.بسبب بنيتها البسيطة والتكلفة المنخفضة، مما يجعلها اعتبارًا ذات أولوية عالية كلما كان ذلك ممكناً في تركيبات خطوط الأنابيب.

ضغط التصميم: 0.1 ~ 0.25MPa

درجة حرارة التصميم: -25~800°C

نوع الاتصال: الجهاز الجهاز الجهاز الجهاز الجهاز

قطر اسمي: DN100 ~ DN3000mm [يمكن تخصيصها لأي حجم]

المعايير: EJMA، ASME، GB/T 12777-2019

المواد المخصصة: سلسلة 300 من الفولاذ المقاوم للصدأ، Inconel600، Inconel625، Incoloy800، Incoloy825، FN-2، B315

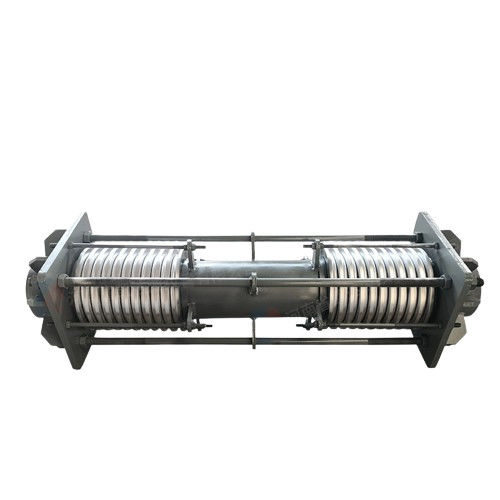

• المفاصل العالمية المربوطة

يتكون مرفق التوسع العالمي للنابضات المرتبطة من نابضتين متصلتين بواسطة أنبوب وسيط ، إلى جانب قضبان الربط ، والصفائح النهائية ، والغسالات الكروية والقرنية وغيرها من المكونات الهيكلية.يمكن أن يمتص نظام العصا ربطة التنقل الجانبي في أي طائرة وتحمل ضغط دفع من النفخاتيتم ترتيب قضبان الربط في مجموعتين أو أكثر موزعة بالتساوي حول محيط مفصل التوسع.يمكن أن ينحرف مفصل التوسع بحرية في كل من الزاوية والاتجاه الجانبيومع ذلك، عندما يتم تثبيت ثلاثة أو أكثر من قضبان الربط، فقط الانحراف الجانبي ممكن.

ضغط التصميم: 0.1 ~ 2.5MPa

درجة حرارة التصميم: -25~800°C

نوع الاتصال: الجهاز الجهاز الجهاز الجهاز الجهاز

قطر اسمي: DN100 ~ DN3000mm [يمكن تخصيصها لأي حجم]

المعايير: EJMA، ASME، GB/T 12777-2019

المواد المخصصة: سلسلة 300 من الفولاذ المقاوم للصدأ، Inconel600، Inconel625، Incoloy800، Incoloy825، FN-2، B315
