تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: HNEENERGY
إصدار الشهادات: ASME, ANSI, DIN, JIS,ISO etc.
رقم الموديل: SS304/316 معدني
شروط الدفع والشحن
الحد الأدنى لكمية: 1
تفاصيل التغليف: حالة خشبية أو البليت أو حسب متطلبات العملاء
وقت التسليم: 7-30 يومًا
شروط الدفع: L/C، T/T، ويسترن يونيون، موني جرام
القدرة على العرض: 30000 قطعة شهريا
ضغط العمل: |
1.6/2.5MPa |
المواصفات: |
DN10-DN300 |
الاتصال: |
شاشة |
ضغط العمل: |
1.6/2.5MPa |
المواصفات: |
DN10-DN300 |
الاتصال: |
شاشة |
مفاصل التوسع ((المكافئات)
مفاصل التوسع: مكافآت متعددة الاستخدامات للأنابيب والسفن
المفاصل التوسعية، المعروفة عادة باسم المكافآت، هي مكونات حاسمة في تطبيقات صناعية مختلفة. وهي تتكون من نفخة واحدة أو أكثر، وهو عنصر مرن،تعمل كهيئة عمل رئيسيةجنبا إلى جنب مع الاتصالات والدعامات والفلانجز والأنابيب وغيرها من الملحقات ، هذه المفاصل هي هياكل مرنة مصممة ليتم تثبيتها على قذائف السفن أو خطوط الأنابيب.
الوظائف والتطبيقات
مفاصل التوسع ضرورية لتعويض الإجهادات الإضافية الناجمة عن فروق درجة الحرارة والاهتزازات الميكانيكية.أنها تخفف التغيرات الأبعاد في خطوط الأنابيب، والأنابيب والأوعية بسبب التوسع الحراري والانكماش. علاوة على ذلك ، يمكنها التكيف مع الانتقال المحوري والجانبي والزاوي في هذه الأنظمة.المفاصل التوسعية تجد أيضا استخدامها في تخفيف الضوضاء والاهتزاز وأنظمة إمدادات التدفئة.
في أنابيب التدفئة ، تلعب المكافآت دورًا حيويًا في منع التشوه أو الضرر الناجم عن التوسع الحراري أو الإجهاد الحراري.إنها تعوض التوسع الحراري، وبالتالي تقليل الضغوط على جدران خطوط الأنابيب وتقليل القوى الممارسة على الصمامات أو الهياكل الداعمة.
المزايا والتطبيقات
كما المكونات المكافئة المرنة القادرة على التوسع والانكماش الحر، المفاصل التوسعة تقدم العديد من المزايا. فهي موثوقة، وأداء جيد، ولها بنية صغيرة.بسبب هذه الصفات، يتم استخدامها على نطاق واسع في الصناعات مثل الهندسة الكيميائية والمعادن والطاقة النووية.
أنواع وأشكال
تتوفر مفاصل التوسع في أشكال مختلفة للأوعية ، حيث يكون المفصل على شكل U هو الخيار الأكثر شعبية بناءً على شكل النفخات. كما يتم استخدام مفاصل على شكل Ω وشكل C بشكل شائع.عندما يتعلق الأمر بالأنابيب، يتم تصنيف مفاصل التوسع وفقًا للتعويض الهيكلي. وتشمل الأنواع مفصل التوسع العالمي ، مفصل التوسع الموازن للضغط ، مفصل التوسع المرن ،ومفصل توسع الجهازيتم تصميم كل نوع لتلبية الاحتياجات والمتطلبات الخاصة للتطبيقات الصناعية المختلفة.
| البند الرئيسي | التصنيف | الوصف |
| مفصل التوسع المعدني | المفصل التوسعي |
الأنابيب المنحنية، مثل منحنيات التوتر على شكل حرف U، تعمل كمفاصل توسعية تستفيد من تشوهاتها المرنة للتعويض. وهي تفتخر بقوة متينة وطول العمر، فهي مصنوعة في الموقع.أنها تحتل مساحة كبيرةعلى الرغم من العيوب ، فإنها تجد استخدامًا واسعًا في أنابيب البخار وأنابيب طويلة.
|
|
المفصل التوسعي
|

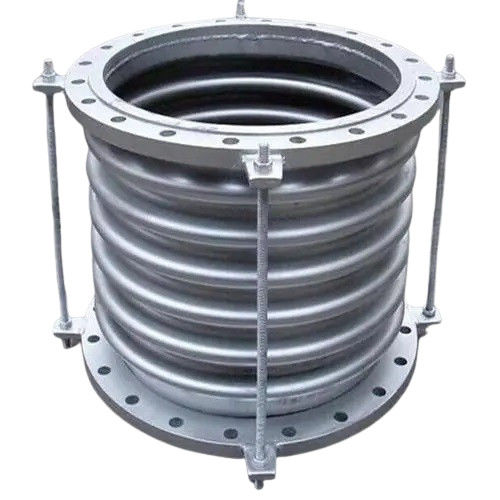

مفصل توسع النفخات هو مفصل توسع مصنوع من النفخات المعدنية. يمكنه التوسع والانكماش على طول الاتجاه المحوري للأنابيب ، ويسمح أيضًا بكمية صغيرة من الانحناء.لمنع تجاوز مبلغ التعويض المسموح به، يتم تثبيت قضبان أو حلقات واقية في كلا طرفي النفخات ، ويتم تثبيت دعامات التوجيه في كلا طرفي خطوط الأنابيب المتصلة. هناك أيضًا مفاصل توسع زاوية وعرضية ،يمكن استخدامها للتعويض عن تشوهات الدوران والتشوهات الجانبية للأنابيبمزايا هذه المفاصل التوسعية هي توفير المساحة، توفير المواد، سهولة التوحيد القياسي، والإنتاج الضخم، ولكن العيب هو العمر القصير نسبيا.يتم استخدام مفاصل التوسع في الأنابيب القصيرة مع درجة حرارة ضغط منخفضةمع تحسين تكنولوجيا إنتاج النفخات ، يتم توسيع نطاق تطبيق هذا النوع من المفاصل التوسعية.يمكن استخدام مفاصل التوسع في أنظمة الأنابيب بضغط أقصى 6.0 مبا | |
| مفصل التوسع النوع الزلق | يتكون مفصل التوسع النوع المنزلق من غطاء داخلي وخارجي قادر على الحركة المحورية النسبية. يتم إغلاق المساحة بين الغطاء الداخلي والخارجي باستخدام صندوق تعبئة. أثناء الاستخدام ، يتم إغلاق الغطاء من خلال غطاء محمول.الحفاظ على نهاية الأنابيب على نفس المحوريتكون المنتج أساسا من الأغلفة (أنابيب النواة) ، والقذائف، والمواد الختامية، وما إلى ذلك. ويستخدم لتعويض التوسع المحوري وتدوير المحوري من زاوية تعسفية من خطوط الأنابيب.لديها خصائص حجم صغير ومبلغ تعويض كبير، مناسبة للمياه الساخنة والبخار والوسائط الدهنية. من خلال زحف الغطاء ضد الغطاء الخارجي ، يمكن أن يعوض التوسع الحراري.يتم توصيل الغطاء الداخلي لمفصل التوسع النوع المنزلق إلى خط الأنابيب وتعتمد مبدأ وهيكل الختم الديناميكي ذات الأداء العالييمكن أن تنزلق بحرية داخل الغلاف مع التوسع والانكماش من خط الأنابيب، ويمكن أن تلبي متطلبات الختم من أي خط أنابيب.يستخدم نوع من الختم مع مادة اصطناعية جديدة بين القشرة والغلاف الداخلي، التي يمكن أن تتحمل درجات الحرارة العالية ، وتمتلك مقاومة للتآكل ، ومقاومة الشيخوخة ، مع نطاق درجة الحرارة المطبق من -40 إلى 150 درجة مئوية ،وحتى 350 درجة مئوية في ظروف خاصةلا يمكنه فقط ضمان الانزلاق المحوري ولكن أيضا منع تسرب الوسيط داخل الأنابيب. | |
| مفصل التوسع غير المعدني | المفاصل الموسعة المطاطية | تتكون من مواد مطاطية وصبغات مطاطية مركبة ، والشرائح الفولاذية ، والأغلفة ، ومواد العزل ، وتستخدم أساسًا للاتصالات المرنة بين مختلف المراوح والأنابيب.وظائفها تشمل امتصاص الصدمات، تخفيف الضوضاء، الختم، المقاومة المتوسطة، السهولة في التنقل والتركيب.إزالة الدخان والغبار في مجال حماية البيئة. |
| مفصل التوسع في النسيج | توفر مفاصل توسيع الأقمشة ، التي تتكون في المقام الأول من نسيج الألياف والمواد المقاومة لدرجات الحرارة العالية مثل المطاط ، تعويضًا متعدد الاستخدامات لاهتزازات وتشوهات المروحة والقنوات.إنهم يتعاملون بمهارة مع المحوري، التعديلات الجانبية والزاوية دون توليد الدفع، وتبسيط تصميم الدعم. وتشمل الميزات الملحوظة مقاومة التآكل، والمرونة لدرجات الحرارة العالية، والحد من الضوضاء،وتخفيف الهزاتمثالية لإنتاج الطاقة الساخنة والنفجار والدخان والغبار أنابيب، وهذه المكافآت غير المعدنية يفتخر خصائص امتصاص الصوت و العزل الاهتزازاتتقليل الضوضاء والاهتزاز من الغلايات بشكل فعالمع بنيتها البسيطة، والبناء خفيف الوزن، والصيانة المباشرة، فإنها تضمن كفاءة التشغيل بسهولة. |
الفولاذ المقاوم للصدأ السوبر الأوستنيتي: 254SMO,904L,AL6XN
الفولاذ المقاوم للصدأ2205 الفولاذ مزدوج المراحل(S31803)
الفولاذ المقاوم للصدأ على أساس النيكل: INCOLOY800/800H/800HT/840/825، INCONEL600/601/690/625/X-750
سبيكة Hastelloy C-276/C-22/X،MONEL400/K500
النيكل النقي:N4,N6 ((Ni200,Ni201)
صفيحة التيتانيوم للطابع:GR1,GR2,TA1,TA2
الفولاذ المقاوم للصدأ الأوستنيتي:SUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti
